El uso de las telecomunicaciones y los controladores electrónicos en los automóviles sigue creciendo. Como resultado de la creciente miniaturización y densificación de dispositivos como teléfonos inteligentes, tabletas, relojes inteligentes y otros dispositivos portátiles, la calidad de montaje de estos dispositivos y la garantía de calidad son cada vez más avanzadas e importantes.
En esta página se explican los conocimientos básicos sobre los filetes de soldadura y los procesos de montaje que están estrechamente relacionados con la calidad del montaje de placas de circuito impreso. También presenta contramedidas para los defectos de forma del filete y los defectos de montaje, problemas en la medición y evaluación de la forma y una solución a estos problemas.

Filetes de soldadura

Un filete de soldadura en el montaje de placas de circuito impreso se refiere a la parte donde se aplica la soldadura alrededor de los componentes que se montan en una placa de circuito impreso. La calidad de la soldadura se evalúa en función de la forma del filete de soldadura.

Buena forma del filete de soldadura

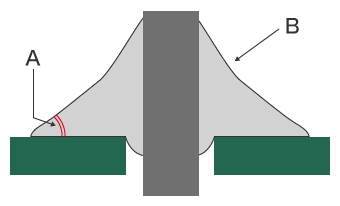

Buena forma del filete de soldadura para el montaje por inserción
Buena forma del filete de soldadura para el montaje por inserción
A
Ángulo: de 15° a 45°
B
Forma cóncava curva lisa con brillo (una forma convexa se denomina mancha de soldadura y puede causar defectos de montaje).

Es importante comprobar y evaluar la forma de la soldadura fundida y solidificada (filete) en la parte que se conecta a la tierra. La forma debe ser una curva cóncava suave, como las laderas del monte Fuji. Como se explica en la figura siguiente, un ángulo de contacto θ menor (mayor humectabilidad) indica mejores condiciones.
Sin embargo, cuando el calentamiento es insuficiente o hay demasiada soldadura, ésta se solidifica en forma convexa como una gota de agua. Esto se denomina mancha de soldadura y puede provocar una reducción de la resistencia de la unión o un defecto de conexión.

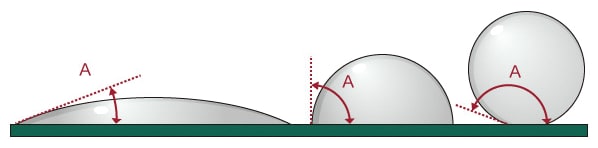

Ángulo de contacto θ y humectabilidad

La humectabilidad se expresa como el valor del ángulo de contacto θ entre la superficie del objeto sólido y el líquido (como la soldadura fundida) que se ha goteado sobre él. Un ángulo A menor en la figura (ángulo de contacto θ) significa una mayor humectabilidad, e indica que el líquido se aplicó correctamente a la superficie del objeto sólido. Un ángulo mayor significa una humectabilidad menor porque la superficie del objeto sólido ha repelido el líquido.

Ejemplo de longitud del cordón de soldadura
La humectabilidad es mayor cuando el ángulo de contacto θ (A en la figura) está más cerca de cero grados. En el caso de la soldadura, esto aumenta la fuerza de unión entre la placa de circuito impreso y el componente montado.

Proceso de tecnología de montaje superficial (SMT), forma del filete de soldadura, defectos de montaje y contramedidas

Esta sección explica el proceso general de la tecnología de montaje superficial (SMT), la cantidad de soldadura utilizada para el montaje superficial, la forma del filete y los defectos de montaje.

Ejemplo de un proceso de tecnología de montaje superficial (SMT)

A continuación se enumeran los procesos generales de la tecnología de montaje superficial (SMT) para FA (automatización de fábricas).

• Proceso de impresión de pasta de soldadura (soldadura en pasta)
Utilizando una máscara metálica de alta precisión (placa o máscara de pantalla), la soldadura en crema (pasta de soldadura) se aplica mediante serigrafía con una rasqueta, de modo que la pasta se aplica solo en los lugares necesarios de la placa de circuito impreso. En la creación de prototipos o en la producción de pequeñas cantidades, puede utilizarse una impresora de inyección de tinta que no requiera máscara.

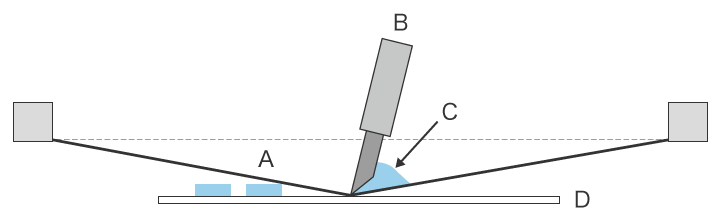

Esquema de serigrafía
Esquema de serigrafía
A
Máscara metálica
B
Escobilla de goma
C
Pasta de soldar (soldadura en pasta)
D
PCB
• Proceso de unión de chips
En este proceso se aplica adhesivo para montar componentes de chip en la placa de circuito impreso. Se utiliza principalmente en el proceso de soldadura en flujo para fijar los componentes en su sitio y evitar que se caigan al montarlos. El uso de adhesivos electroconductores permite fijar los componentes en su sitio y, además, conseguir continuidad.
• Proceso de montaje de chips
El casete que contiene los componentes de montaje enrollados en una bobina se instala en la montadora. La montadora coloca automáticamente los componentes de montaje en las posiciones especificadas en la placa de circuito impreso suministrada según el programa.
• Proceso de reflujo
Una vez aplicada la pasta de soldadura o el aglutinante de virutas y colocados los componentes de montaje en su posición, la placa de circuito impreso se transporta al horno de reflujo y se calienta. Este calentamiento funde la pasta de soldadura para que se humedezca y se extienda sobre los componentes montados y la almohadilla de montaje de la placa de circuito impreso. A continuación, se enfría y solidifica para completar la soldadura. Al mismo tiempo, este calentamiento también cura el aglomerante de virutas para fijar los componentes adheridos en su lugar.
Debido a que la temperatura de fusión de la soldadura y la temperatura de curado de la unión del chip son diferentes, la temperatura de calentamiento y la velocidad de enfriamiento deben ajustarse dentro del proceso. Se requiere precaución en el proceso de reflujo debido al riesgo de deformación de la PCB causada por el calor.

Forma del filete de soldadura, defectos de montaje y contramedidas

Para el cordón de soldadura, debe aplicarse una cantidad adecuada de soldadura de forma que cubra el electrodo terminal del componente y la almohadilla de montaje.
Por ejemplo, al montar un condensador de chip multicapa de uso común, cuando la cantidad de soldadura es correcta, el filete forma líneas inclinadas suavemente curvadas hacia dentro en los electrodos terminales derecho e izquierdo. Cuando se aplica demasiada soldadura, se forma una mancha de soldadura como se ha explicado antes. Cuando la cantidad de soldadura es demasiado pequeña, no es posible crear un filete con forma y volumen suficientes. En ambos casos, se reduce la resistencia de la unión y pueden producirse defectos de montaje o de conexión.

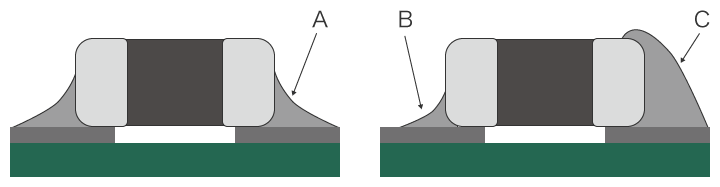

Cantidad de soldadura y forma del filete en el montaje superficial de componentes de chip
Cantidad de soldadura y forma del filete en el montaje superficial de componentes de chip
A
Cantidad de soldadura y forma de filete correctas (las condiciones deben ser las mismas en ambos electrodos)
B
Cantidad insuficiente de soldadura y defecto de forma del filete
C
Cantidad excesiva de soldadura y defecto en la forma del filete

Durante el proceso de reflujo, la soldadura fundida produce tensión superficial en los electrodos terminales. Cuando hay una diferencia entre las cantidades de soldadura en las dos terminales o una variación en la temperatura de calentamiento, se produce una diferencia en la tensión superficial en los dos terminales y causa el problema conocido como "fenómeno Manhattan" El nombre se debe a que el chip en pie se asemeja a un edificio alto. También se conoce como el "fenómeno de la lápida" por su aspecto similar al de una lápida.

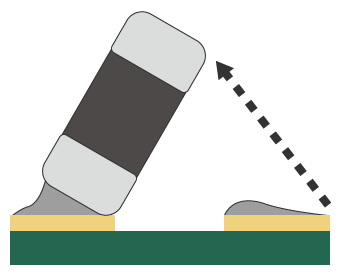

Fenómeno Manhattan (fenómeno de las lápidas)
Fenómeno Manhattan (fenómeno de las lápidas)

A la hora de formular contramedidas para los defectos, además de la cantidad y la calidad de la soldadura, es importante tener en cuenta las condiciones del proceso, incluido el precalentamiento del horno de reflujo y la optimización del perfil de aumento de la temperatura.
En la fase anterior del diseño de la placa de circuito impreso también hay que tener en cuenta factores como la forma del terreno y las contramedidas térmicas que permitirán que se forme fácilmente un filete correcto. En algunos casos, la mejora de la máscara metálica utilizada al imprimir la pasta de soldadura (soldadura en crema) puede ayudar a mejorar la precisión de la soldadura.

Problemas en la medición convencional de la forma del filete de soldadura

A continuación, explicamos los problemas que plantea la medición y evaluación de filetes mediante los sistemas convencionales de medición de perfiles.

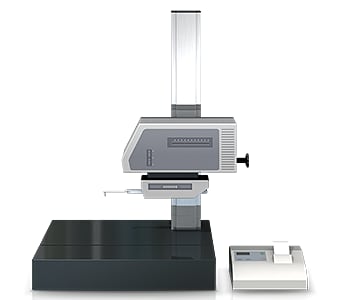

Problemas en la medición de la forma del filete de soldadura utilizando sistemas de perfilado de tipo contacto

Problemas en la medición de la forma del filete de soldadura utilizando sistemas de perfilado de tipo contacto

Un sistema de medición de perfiles mide y registra el perfil de un objetivo trazando su superficie con un lápiz óptico.
El posicionamiento y la nivelación, así como otros preparativos del blanco, son vitales para el rendimiento de la medición, por lo que se requiere un operador especializado para realizar los preparativos previos y el trabajo de medición. Esto requiere mucho tiempo y trabajo.
Dado que la medición de un filete que tiene forma tridimensional se realiza mediante líneas, no es posible identificar la forma completa, y la medición de PCB de pequeño tamaño y alta densidad puede resultar difícil.

Solución a problemas en la medición de la forma del filete de soldadura

Hasta ahora, hemos explicado la forma del filete de soldadura utilizando figuras bidimensionales, sin embargo, el filete real tiene una forma tridimensional. En el montaje por inserción y en el montaje en superficie pueden producirse diversos defectos en la forma de los filetes.

Por este motivo, a la hora de medir la forma del filete e inspeccionar su aspecto, una evaluación precisa del filete solo es posible con una herramienta de medición de precisión que pueda medir la forma tridimensional (incluida la superficie, la altura, el volumen y la inclinación). Dado que las herramientas de medición convencionales se limitan a medir líneas, resulta difícil identificar con precisión la forma del filete.

Para resolver estos problemas de medición, KEYENCE ha desarrollado el perfilómetro óptico 3D de la Serie VR. Esta herramienta captura con precisión la forma 3D de toda la superficie del objetivo sin entrar en contacto con él.

Con este sistema, no es necesario posicionar un objetivo. Los usuarios pueden realizar mediciones precisas y repetibles en tan solo 1 segundo con solo colocar la muestra en la plataforma y presionar un único botón. Esto hace posible medir con precisión perfiles 3D y formas transversales 2D y permite a cualquier tipo de usuario realizar rápida y fácilmente mediciones cuantitativas y evaluaciones sin variación en los resultados de medición. Esta sección presenta algunas ventajas específicas de la Serie VR.

Ventaja 1: la forma 3D de toda una superficie puede capturarse en tan solo 1 segundo.

Dado que un calibre de filetes mide las condiciones de ajuste de la forma en una línea, y un sistema de medición de perfiles mide la superficie del filete por contacto del lápiz óptico en una línea, es difícil medir con precisión toda la forma del filete.

Con la Serie VR, el usuario puede escanear la forma de la superficie 3D del objetivo para completar instantáneamente la medición sin contacto en tan solo un segundo.
Gracias a la posibilidad de alternar entre aumentos bajos y aumentos altos, es posible realizar mediciones de alta precisión no solo de toda la placa de circuito impreso montada, sino también de la forma detallada del filete de soldadura en componentes específicos.
Su mapa de colores de altura, permite visualizar la forma del filete o componente electrónico, permitiendo identificar rápidamente las localizaciones anómalas y sus valores detallados.

Una vez escaneada una pieza, los datos de medición se almacenan y la medición del perfil de la sección transversal en cualquier línea puede realizarse en cualquier momento utilizando los datos anteriores. Estos datos pueden compartirse fácilmente, lo que permite realizar sin problemas tareas como identificar la causa de un defecto, formular contramedidas para evitar que se repita y llevar a cabo comparaciones y análisis de tendencias.

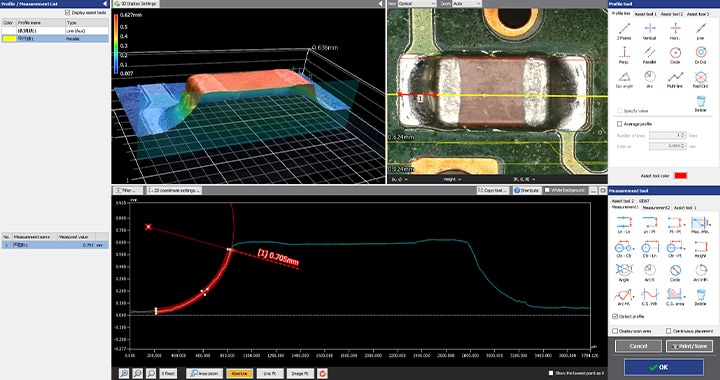

Medición del perfil de un filete de soldadura en 3D con la Serie VR
Medición del perfil de un filete de soldadura en 3D con la Serie VR

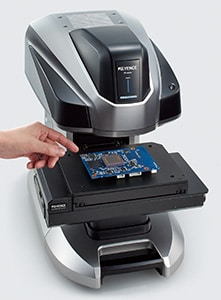

Ventaja 2: las formas de los filetes pueden medirse instantáneamente sin necesidad de configuración o posicionamiento previos.

Ventaja 2: las formas de los filetes pueden medirse instantáneamente sin necesidad de configuración o posicionamiento previos.

La Serie VR permite iniciar la medición de inmediato sin necesidad de fijar el objetivo a una plantilla, realizar un posicionamiento estricto o cualquier otro tipo de configuración previa o funcionamiento difícil del sistema de medición.

La medición de formas 3D puede realizarse fácilmente con solo colocar el objetivo en la plataforma y presionar un botón. Dado que es posible el ajuste automático de la posición en función de los datos característicos del objetivo, no es necesario un posicionamiento estricto. Esto hace posible una medición cuantitativa sin variaciones causadas por factores humanos. Cualquier usuario, independientemente de su nivel de experiencia, puede realizar mediciones precisas y repetibles, lo que aumenta el número de muestras que pueden medirse en un tiempo determinado.
Además, esta serie incluye la primera función de medición inteligente del sector que configura automáticamente el rango de medición y mueve la plataforma. Esto elimina el trabajo necesario para establecer la longitud de medición, el rango Z y otros ajustes avanzados.

Resumen

Además de las formas de los filetes de soldadura, la Serie VR puede medir de forma instantánea y precisa toda la superficie tridimensional de un objeto, lo que permite a los usuarios visualizar las condiciones de montaje en toda la placa de circuito impreso mediante un escaneado tridimensional de alta velocidad y sin contacto.

  • La medición puede realizarse en tan solo un segundo. El filete de soldadura (altura) de una superficie puede identificarse en el mapa de colores, y pueden adquirirse datos detallados mediante la medición del perfil de la sección transversal deseada.
  • Cambiando el aumento, es posible medir la forma completa o partes detalladas de componentes montados pequeños y delicados con gran precisión y sin contacto.
  • No es necesario posicionarse. No se requiere experiencia ni conocimientos. Basta con colocar el objetivo en la plataforma y presionar un botón para completar la medición.
  • El objetivo puede representarse como se necesite utilizando combinaciones de la imagen del mapa de color de la forma 3D, la imagen del objetivo y los datos del perfil. Poder compartir datos visualmente fáciles de entender permite una coordinación y unas contramedidas fluidas en cada proceso.
  • Se puede medir un mayor número de muestras en poco tiempo. La comparación cuantitativa y el análisis de múltiples conjuntos de datos de medición pueden realizarse fácilmente.

Esto permite realizar comparaciones paralelas de varios conjuntos de datos de medición y realizar análisis de datos aplicando ajustes a todos los conjuntos de datos a la vez. Al compartir los datos de forma 3D adquiridos con la Serie VR, es posible reducir drásticamente el tiempo necesario y mejorar la eficacia de todo el proceso, desde la medición hasta el análisis y la corrección de defectos.
