Sensor de proximidad de larga distancia
Serie ER
Tipo totalmente metálico de uso general Sensor de proximidad de larga distancia Serie ER
ER-GM08x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio

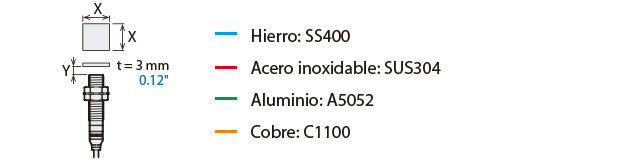

Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)

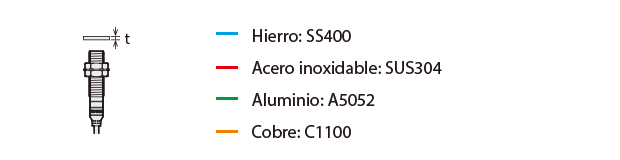

Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GL08x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GS12x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GM12x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GL12x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GL18x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GL30x
Diagrama de área de detección (Ejemplo típico)
Objeto detectable: Hierro
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.

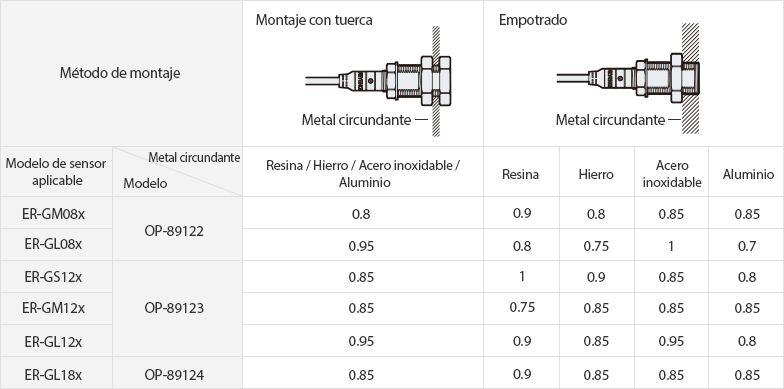

Soporte Quick-Swap (de intercambio rápido)
La distancia de detección disminuye cuando se usa el soporte Quick-Swap. La distancia de detección también cambia con las instalaciones al ras dependiendo del material del metal circundante. Use los siguientes factores multiplicados por la distancia de detección en las especificaciones como guía.
Cómo leer diagramas de área de detección
A continuación se muestra la posición del punto ON cuando el objeto detectable estándar (indicado en las especificaciones) se mueve de forma paralela al sensor en la dirección de la flecha.
