Sensor de proximidad de larga distancia
Serie ER
Tipo totalmente metálico resistente a la soldadura Sensor de proximidad de larga distancia Serie ER
ER-GW08x
Diagrama de área de detección (Ejemplo típico)
Con la configuración predeterminada (Modo 1)
Objeto detectable: Hierro
Con la configuración predeterminada (Modo 1)
Objeto detectable: Aluminio
Con conmutación de distancia (Modo 2)
Objeto detectable: Hierro
Con conmutación de distancia (Modo 2)
Objeto detectable: Aluminio

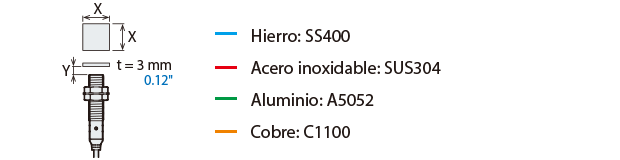

Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Con la configuración predeterminada (Modo 1)
Con conmutación de distancia (Modo 2)

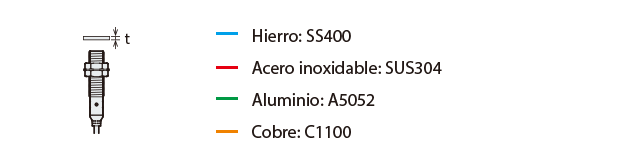

Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GW12x
Diagrama de área de detección (Ejemplo típico)
Con la configuración predeterminada (Modo 1)
Objeto detectable: Hierro
Con la configuración predeterminada (Modo 1)
Objeto detectable: Aluminio
Con conmutación de distancia (Modo 2)
Objeto detectable: Hierro
Con conmutación de distancia (Modo 2)
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Con la configuración predeterminada (Modo 1)
Con conmutación de distancia (Modo 2)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.
ER-GW18x
Diagrama de área de detección (Ejemplo típico)
Con la configuración predeterminada (Modo 1)
Objeto detectable: Hierro
Con la configuración predeterminada (Modo 1)
Objeto detectable: Aluminio
Con conmutación de distancia (Modo 2)
Objeto detectable: Hierro
Con conmutación de distancia (Modo 2)
Objeto detectable: Aluminio
Variación de la distancia de detección según el tamaño y el material del objeto detectable (Ejemplo típico)
Con la configuración predeterminada (Modo 1)
Con conmutación de distancia (Modo 2)
Efecto del grosor del objeto detectable y del material (Ejemplo típico)
La distancia de detección varía según el material, el tamaño y el grosor del objeto detectable. La distancia de detección se puede comprobar usando un objeto detectable multiplicando la distancia de detección Y (mm pulgada) del diagrama de características “Variación de la distancia de detección según el tamaño y material del objeto detectable” por el coeficiente del siguiente diagrama de características.

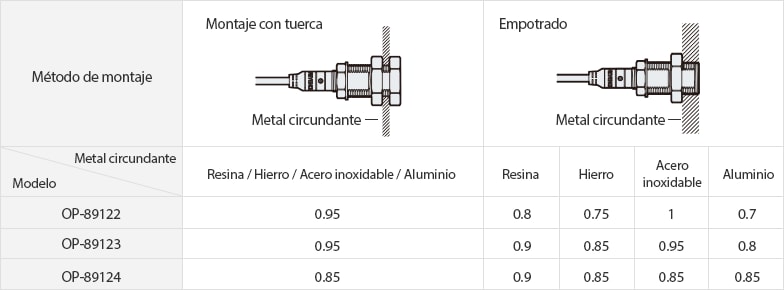

Soporte Quick-Swap (de intercambio rápido)
La distancia de detección disminuye cuando se usa el soporte Quick-Swap. La distancia de detección también cambia con las instalaciones al ras dependiendo del material del metal circundante. Use los siguientes factores multiplicados por la distancia de detección en las especificaciones como guía.

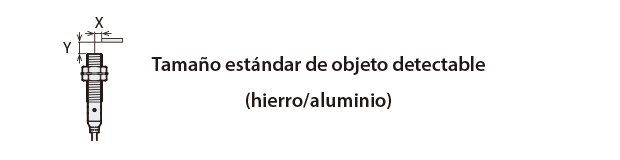

Cómo leer diagramas de área de detección
A continuación se muestra la posición del punto ON cuando el objeto detectable estándar (indicado en las especificaciones) se mueve de forma paralela al sensor en la dirección de la flecha.
