Análisis de partículas / contaminación
Debido a los crecientes requisitos de calidad, la prevención de la contaminación por partículas extrañas durante los procesos de fabricación se ha vuelto progresivamente más importante.
- Métodos de iluminación
- Análisis de partículas / contaminación
- Análisis cuantificable mediante la medición de partículas extrañas
Métodos de iluminación
Además de las lentes con una luminosidad adecuada y una alta resolución, sobre todo la selección de la iluminación adecuada desempeña un papel muy importante. Tanto la iluminación anular como la iluminación coaxial se pueden utilizar para examinar el objeto con mayor detalle. Cuando se utiliza un microscopio digital para realizar un análisis de partículas/contaminación en objetos con baja reflectancia o que son translúcidos, la iluminación de luz transmitida es la mejor opción. Si la reflectancia es mayor y produce brillo, la iluminación difusa puede ayudar a distinguir claramente las partículas/contaminación del objeto. Cambiar la dirección de la iluminación suele ser útil para visualizar las partículas extrañas con iluminación parcial. Por último, la iluminación polarizada puede ser de ayuda si el objeto sólo se puede observar a través de un objeto transparente.
- A
- Fuente de luz
- B
- Lente
- C
- Objeto
- D
- Semiespejo
- A
- Fuente de luz
- B
- Lente
- C
- Objeto
- D
- Filtro de vidrio esmerilado

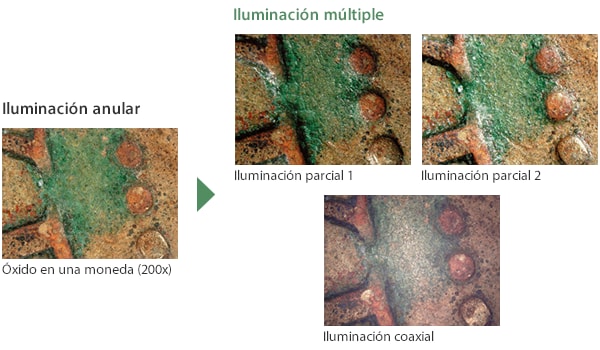

El Microscopio digital KEYENCE tiene una función de iluminación múltiple que guarda todos los datos de iluminación en la imagen capturada. Esto permite cambiar la iluminación en la imagen en cualquier momento, sin tener que capturar una nueva imagen del objeto.
El análisis de partículas/contaminación se puede realizar con más detalle utilizando la minimización de la reflexión anular del Microscopio digital KEYENCE.
Análisis de partículas / contaminación

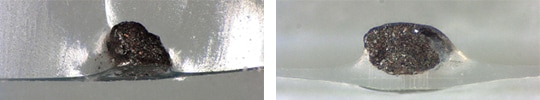

Utilizando la observación de ángulo libre de KEYENCE, los usuarios pueden determinar con precisión si las partículas extrañas están sobre o debajo de la superficie. Esto facilita el análisis para que las posibles soluciones se desarrollen rápidamente.
Las imágenes 3D de las partículas extrañas son otra herramienta para identificar soluciones. Durante el análisis, los datos 3D ayudan a determinar si el problema es un rayón o una contaminación por partículas extrañas.
Análisis cuantificable mediante la medición de partículas extrañas

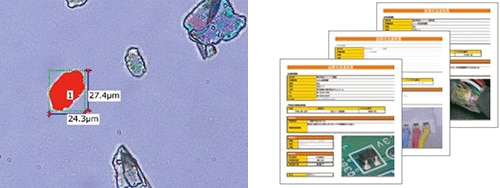

Una vez observadas y capturadas las partículas extrañas, el microscopio digital KEYENCE ofrece una amplia gama de funciones de medición en 2D y 3D que se puede llevar a cabo en tiempo real y exportar a un informe mediante un software de procesamiento de texto u hoja de cálculo.
El Microscopio digital KEYENCE realiza el análisis de partículas/contaminación de acuerdo con la norma ISO 16232 y VDA 19. Las mediciones se pueden realizar con un alto nivel de precisión gracias a las avanzadas capacidades de obtención de imágenes del microscopio, incluso se pueden realizar mediciones de 1 µm.
