Observación de fibras ópticas utilizando un Microscopio Digital
Las fibras ópticas están hechas de vidrio de cuarzo y plástico y se utilizan principalmente en la comunicación por Internet. En esta sección se proporciona una descripción general de las fibras ópticas y se presentan ejemplos de su observación utilizando un Microscopio Digital.
- Fibras ópticas y la estructura de los cables de fibra óptica
- Beneficios del uso de fibras ópticas
- Fibras multimodo y fibras monomodo
- Ejemplos de observaciones de defectos en la superficie de fibras ópticas utilizando un Microscopio Digital
Fibras ópticas y la estructura de los cables de fibra óptica

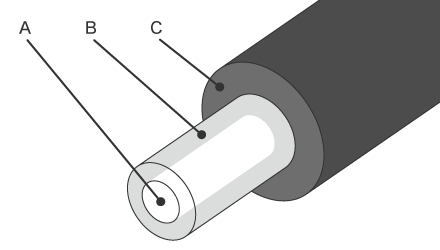

- Alambre de núcleo de fibra óptica
-
El núcleo en el centro de la fibra es la vía de transmisión de la luz. El revestimiento es una capa de material que tiene un índice de refracción más bajo que encierra el núcleo.
- A: Núcleo
- B: Revestimiento
- C: Cubierta exterior

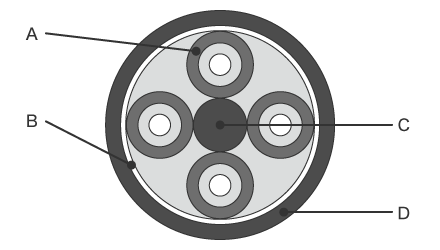

- Cable de fibra óptica
-
El miembro de fuerza en el centro del cable mitiga la tensión durante la instalación.
- A: Cable con núcleo de fibra óptica
- B: Miembro de refuerzo
- C: Miembro central de fuerza
- D: Chaqueta exterior
Beneficios del uso de fibras ópticas
- Mayor velocidad y capacidad de comunicación (1000 Mbps) que el método ADSL (50 Mbps), que utiliza líneas telefónicas convencionales
- Permite la comunicación a larga distancia al minimizar las pérdidas de transmisión
- No es una comunicación eléctrica, por lo que no se ve afectada por el ruido electromagnético
- Ligera y compacta, con una fibra, incluida la cubierta exterior, que tiene un diámetro exterior de 0.25 mm (0.010")
- La materia prima de la fibra, el cuarzo, tiene una vida útil más larga y un menor consumo de recursos que el cobre
- A prueba de explosiones, sin posibilidad de accidentes por cortocircuito
Fibras multimodo y fibras monomodo
Hay dos tipos de fibras ópticas: multimodo y monomodo.
Las fibras monomodo tienen un diámetro de núcleo de aproximadamente 10 micrómetros y están limitadas a un solo pulso de luz. Las fibras multimodo son más grandes, con un diámetro de núcleo de aproximadamente 50 micrómetros, y pueden transmitir múltiples pulsos de luz con diferentes ángulos de reflexión.

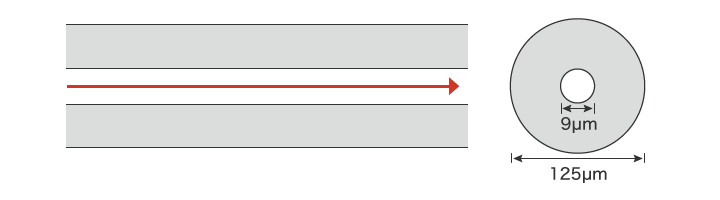

- Fibra monomodo
-
Ideal para la transmisión de medio a largo alcance en longitudes de varios kilómetros o más. Este tipo se utiliza para la comunicación intraurbana, interurbana y submarina internacional.
Diámetro del núcleo: 9 μm
Diámetro del revestimiento: 125 μm

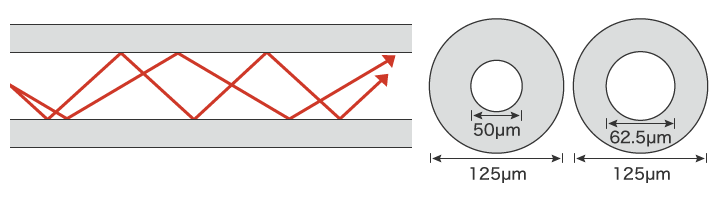

- Fibra multimodo
-
Ideal para la transmisión de corto alcance en longitudes de unos pocos metros a unos cientos de metros. Este tipo se utiliza para el cableado dentro de edificios y entre dispositivos.
Diámetro del núcleo: 50 μm o 62.5 μm
Diámetro del revestimiento: 125 μm

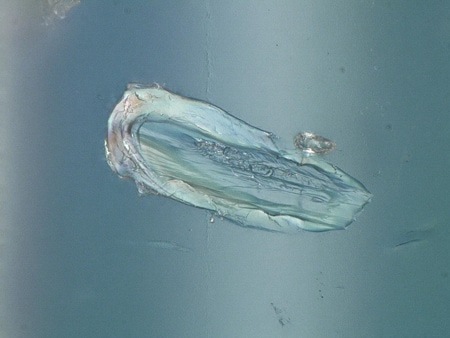

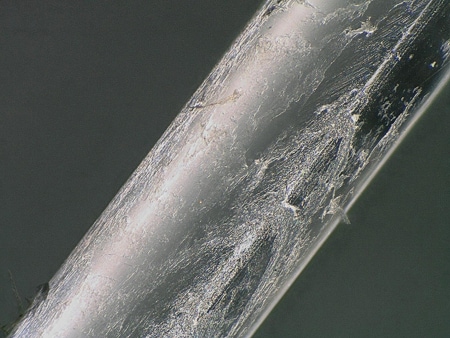

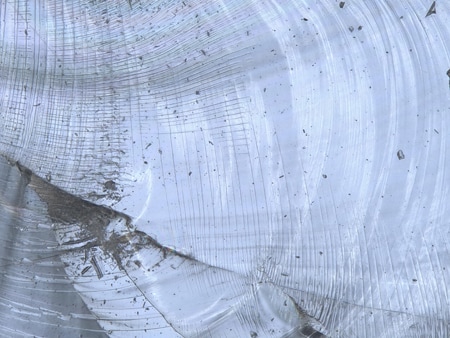

Ejemplos de observaciones de defectos en la superficie de fibras ópticas utilizando un Microscopio Digital
En esta sección se presentan los últimos ejemplos de observación de defectos en la superficie de fibra óptica utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.
