Sensor de nivel por radar Serie FR Guía de inicio

La detección puede volverse inestable a distancias cortas.

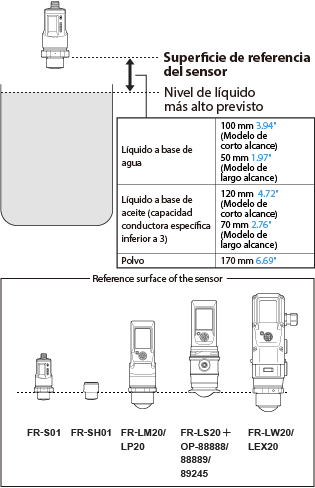

Se recomienda instalar el sensor de modo que la superficie de referencia del cuerpo del sensor esté al menos a la siguiente distancia del nivel de líquido máximo esperado.

* En entornos sin espuma ni acumulación, el sensor puede utilizarse a una distancia menor que esta.

Recomendado

• Incluso si la superficie del líquido se pierde temporalmente, el valor anterior continuará reteniéndose durante el tiempo establecido en "Tracking time". Si la detección se vuelve inestable debido a la espuma, aumentar el ajuste de "Tracking time" facilita una detección estable. * Dado que el valor inmediatamente anterior a la pérdida de la superficie del líquido se retiene durante el tiempo establecido en "Tracking time", considérelo tomando en cuenta las velocidades de ascenso y descenso de la superficie del líquido.

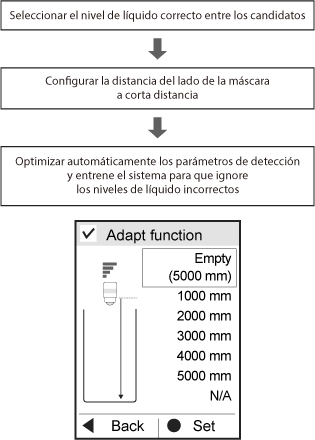

• Al aumentar el ajuste de "Sensitivity", puede ser posible una detección estable. * Al cambiar el ajuste de "Sensitivity" después de que el aprendizaje se haya completado con la función de adaptación, elimine una vez la información aprendida y ejecute de nuevo la función de adaptación.
• Instale una tubería para evitar que la espuma llegue debajo del sensor.

  • POINT01
    Dado que las tuberías de plástico pueden verse afectadas por la espuma fuera de la tubería, se recomiendan tuberías metálicas.
  • POINT02
    El diámetro de la tubería debe ser igual o mayor que la parte de conexión del sensor (Corto alcance: G3/4, rango largo: G1-1/2).
  • POINT03
    Para evitar detecciones falsas debido a la reflexión desde el extremo de la tubería, se recomienda que la longitud de la tubería sea mayor que la posición cuando el nivel del líquido está en su punto más bajo. Sin embargo, deje un espacio con la superficie inferior para permitir que el líquido fluya hacia dentro y hacia fuera.
  • POINT04
    Se recomienda usar una tubería sin costura con la menor cantidad posible de protuberancias internas, y hacer que el orificio de aire sea lo más pequeño posible y esté lo más alto posible.

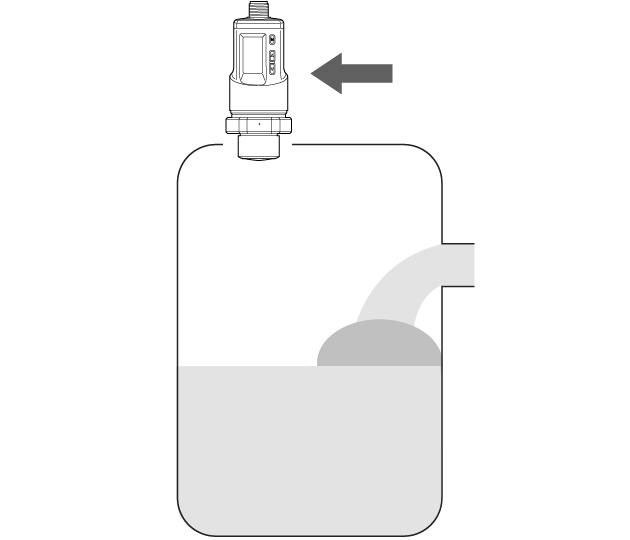

• Instale el sensor lejos del puerto de suministro de líquido o use un agente antiespumante para evitar, en la medida de lo posible, que se formen burbujas debajo del sensor.

Recomendado

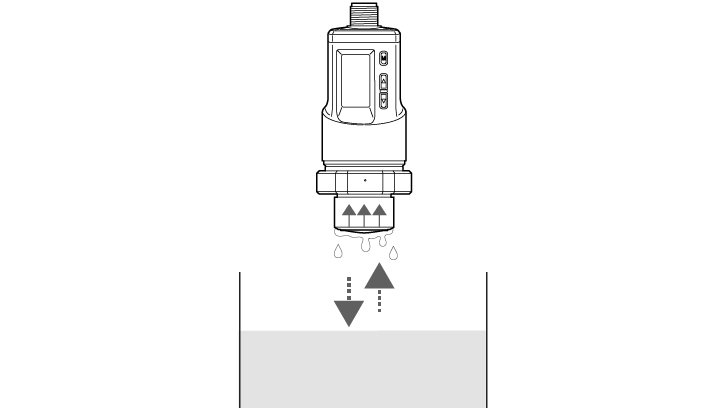

• Incluso si el nivel del líquido se pierde temporalmente, el valor anterior se mantendrá durante el tiempo establecido en "Tracking time". Si la detección se vuelve inestable debido a la condensación, aumentar el ajuste de "Tracking time" facilita una detección estable. * Dado que el valor inmediatamente anterior a la pérdida de la superficie del líquido se mantiene durante el tiempo establecido en "Tracking time", considere esto tomando en cuenta las velocidades de subida y bajada de la superficie del líquido.
• Es posible lograr una detección estable cambiando el ajuste de "Sensitivity". * Al cambiar el ajuste de "Sensitivity" después de que se haya completado el aprendizaje con la función adapt, elimine una vez la información aprendida y ejecute nuevamente la función adapt.

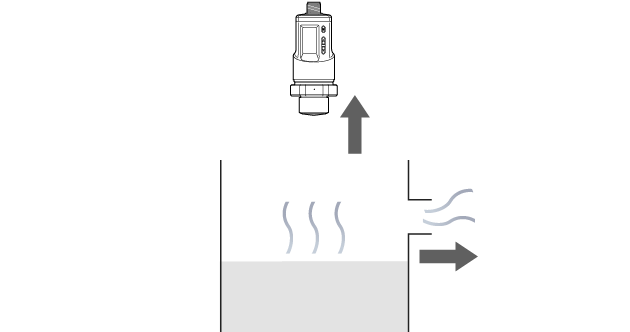

• Instale el sensor en una ubicación donde sea poco probable que se produzca condensación, por ejemplo, manteniéndolo alejado de líquidos a alta temperatura o extrayendo el vapor.

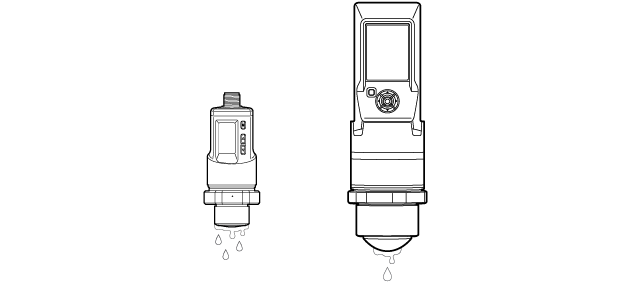

• Debido a que el modelo de largo alcance tiene una superficie inferior esférica en comparación con el modelo de corto alcance, es menos probable que la condensación permanezca en la superficie inferior del sensor, lo que lo hace menos susceptible a los efectos de la condensación.
  Además, debido a que el modelo de largo alcance tiene una mayor potencia, se recomienda este modelo cuando existe condensación incluso cuando la distancia a detectar es corta.

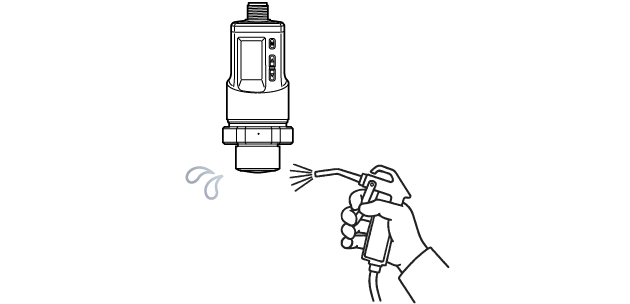

• Elimine la condensación mediante purga u otros medios.
