Composición de profundidad

Conceptos básicos de la composición de profundidad digital
Composición de profundidad en tiempo real

Conceptos básicos de la composición de profundidad digital

Incluso cuando la profundidad de campo es escasa y el enfoque general es deficiente, algunas áreas de un objeto siguen estando enfocadas. Conforme la distancia entre el lente y el objeto cambian, así también el área de enfoque. Moviendo la lente a través de los diferentes planos focales de un objeto, el VHX captura cada píxel que aparece enfocado en cada nivel y los combina en una sola imagen, totalmente enfocada.

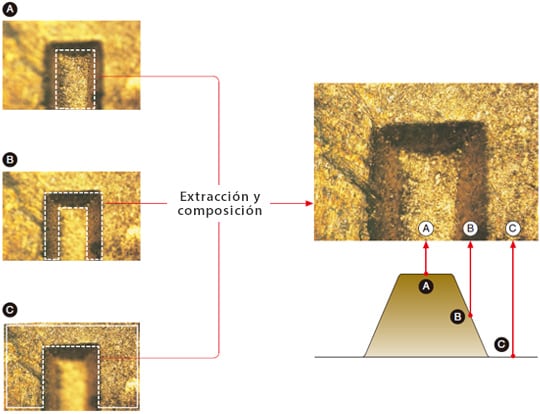

Extracción y composición — A

Enfoque en el punto más alto

B

Enfoque en el punto medio

C

Enfoque en el punto más bajo

Composición de profundidad en tiempo real

El avance en la tecnología de composición de profundidad también se extiende a la velocidad del procesamiento, además de la calidad de la imagen. Por muy genial que sea una técnica, no es práctica si la operación o el cálculo tardan demasiado tiempo.
La técnica de procesamiento de alta velocidad de la Serie VHX hace avanzar la tecnología en beneficio de las herramientas de análisis de los usuarios.

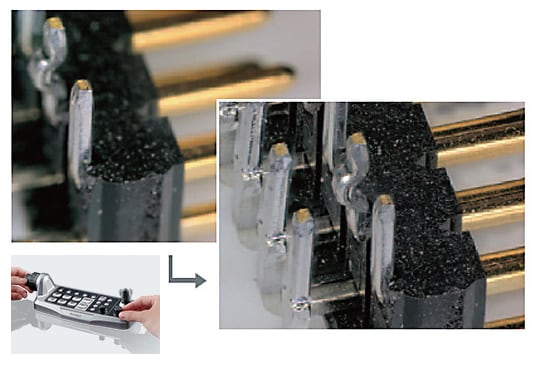

La función de composición de profundidad en tiempo real permite mostrar imágenes completamente enfocadas, en tiempo real, simplemente moviendo la plataforma hacia el área de interés.
Se pueden generar imágenes de composición de profundidad de alta calidad en resolución UXGA con cálculos de alta velocidad y corrección de posición y aumento.

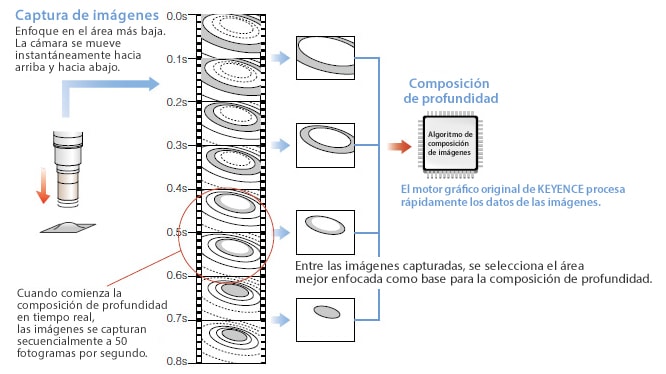

Captura de imágenes: Enfoca el área más baja. La cámara se mueve instantáneamente hacia arriba y hacia abajo. Cuando comienza la composición de profundidad en tiempo real, las imágenes se capturan secuencialmente a 50 fotogramas por segundo. Entre las imágenes capturadas, se selecciona el área mejor enfocada como base para la composición de profundidad. El motor gráfico original de KEYENCE procesa los datos de las imágenes rápidamente. — Cómo funciona la composición de profundidad
