CODE 39 y Codabar


CODE39

CODE 39 es un código de barras desarrollado por Intermec Corporation en 1975. Se pueden incluir 43 caracteres en el código de barras, incluidos números, alfabetos y algunos símbolos.
Dado que puede manejar alfabetos, el CODE 39 es indispensable en muchos campos industriales, y se emplea en industrias con automatización de fábrica, como la automotriz y electrónica. Está estandarizado por AIAG (Automotive Industry Action Group) en EE.UU.

Composición de CODE 39

El CODE 39 se llama así por su patrón de barras y espacios, con 3 barras y espacios de entre 9 siendo anchos. La composición básica es la siguiente:

・Una letra (caracter) se representa con 9 barras y espacios.
・Se adjuntan asteriscos (*) al inicio y al final del código de barras. (caracter de inicio/fin)

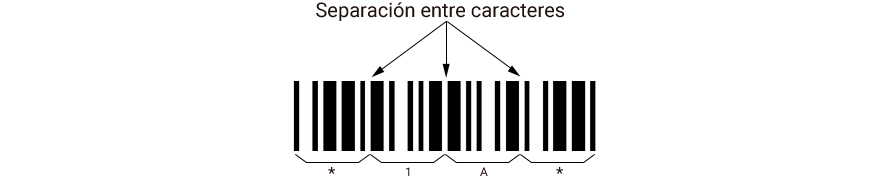

・El espacio entre caracteres se denomina “separación entre caracteres”. En general, la anchura de la separación es tan ancha como la de la barra estrecha. (Se determina una anchura máxima, 3 a 5.3 veces más ancha que la de la barra estrecha.)

Composición de CODE 39

Descargar

Composición de caracteres de CODE 39

La siguiente tabla muestra la composición de caracteres de CODE 39.
El CODE 39 puede representar caracteres que incluyen números (0 a 9), alfabetos y símbolos (-, ., _ (espacio), *, $, /, +, %).

Caracter Patrón de barras Caracter Patrón de barras Caracter Patrón de barras
0 F T
1 G U
2 H V
3 I W
4 J X
5 K Y
6 L Z
7 M -
8 N .
9 O ESPACIO
A P $
B Q /
C R +
D S %
E     *

Descargar

Características de CODE 39

・Como CODE 39 representa no sólo números, sino también alfabetos y símbolos, también permite representar un número de artículo.
・El caracter de inicio/fin es un asterisco (*).
・Se utilizan 9 barras y espacios para representar un caracter. Más barras y espacios que otros códigos proporcionan lecturas menos incompletas y alta confiabilidad.
・Se utilizan 9 barras y espacios para representar un caracter. Más barras y espacios que otros códigos producen el mayor tamaño de código de barras.

Si los datos requieren alfabetos, el CODE 39 es ideal.

Descargar

Aplicaciones de CODE 39

El CODE 39 se utiliza principalmente en aplicaciones industriales.

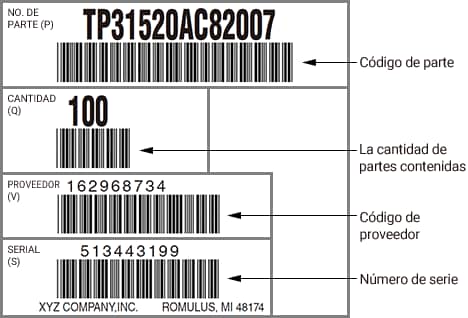

Etiqueta AIAG

La etiqueta AIAG (Automotive Industry Action Group) es la etiqueta de código de barras estandarizada de la industria automotriz, para verificar la recepción de auto-partes en los EE.UU. La etiqueta se adjunta a los contenedores de piezas de automóviles sin excepción. Cada recepción de piezas se confirma leyendo la etiqueta.

Etiqueta AIAG

Descargar


Codabar

Codabar es un código de barras desarrollado por Monarch Marking Systems en 1972. Es un código de barras introducido en una etapa temprana enseguida del “2 of 5”. Se emplea ampliamente para aplicaciones que requieren números de serie, como para la administración de bancos de sangre, recibos para servicios de entrega puerta a puerta y tarjetas de membrecía.

Composición de Codabar

Codabar contiene 4 barras y 3 espacios (7 elementos en total), donde cada anchura estrecha o ancha representa un caracter (letra).
La composición básica de Codabar es la siguiente:

・7 barras y espacios representan un caracter.
・Cualquiera de A, B, C o D (a, b, c o d) se adjunta al inicio y final del código de barras.
(caracter de inicio/fin)

Composición de Codabar

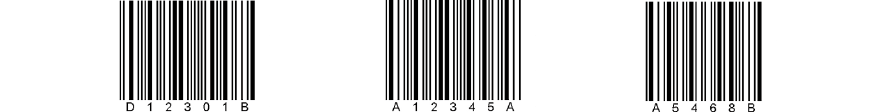

※El caracter de inicio/fin tiene cualquier combinación
de A––––A, B––––B, A––––C, D––––A, etc.

・La separación entre caracteres es la misma que para el CODE 39.

Descargar

Composición de caracteres de Codabar

Codabar puede representar caracteres que incluyen números (0 a 9), letras (A, B, C, D) y símbolos (-,$, /, ., +).

Caracter Patrón de barras Caracter Patrón de barras
0 -
1 $
2 :
3 /
4 .
5 +
6 A
7 B
8 C
9 D

Descargar

Características de Codabar

Una omisión de lectura es menos probable con Codabar que con ITF. En comparación con el CODE 39, es posible un tamaño de código de barras más pequeño.
Sin embargo, no siempre significa que una omisión de lectura no ocurrirá con Codabar. Cuando la calidad de impresión del código de barras es deficiente, suele ocurrir una omisión de lectura como se muestra a continuación.

Características de Codabar

Si se imprime un espacio más ancho de lo que debe ser, se considera que es un caracter de fin, y en consecuencia se produce una omisión de lectura.

Observación

Para evitar una omisión de lectura, se recomienda aplicar lo mismo que para ITF, es decir, utilizar la función de “designación de dígitos” del lector de código de barras, con la cual sólo se leen los números de dígitos especificados.

La disponibilidad de cualquier combinación de caracteres de inicio/fin permite un uso versátil.
Por ejemplo, A––––A se utiliza para el precio de lista, A––––C para el precio de descuento especial, y C––––C para el precio en las ventas de oferta.

Descargar

Aplicaciones de Codabar

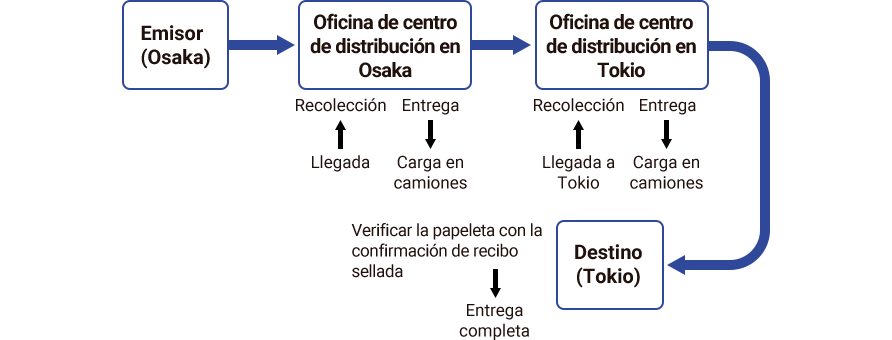

Papeleta para servicio de entrega puerta a puerta (ejemplo de Japón)

El número de papeleta para consulta está incluido en el código de barras.
Las fechas de recolección y entrega de los productos se pueden encontrar fácilmente, leyendo el código de barras en cualquier oficina de centro de distribución en cualquier área local. Conformemente, cualquier consulta de los clientes se puede responder instantáneamente.

Banco de sangre

Codabar se aplica también al tubo de ensayo para los análisis de sangre (muestra), con el fin de confirmar la identificación individual.

Descargar
