ITF y código de distribución estándar


ITF

ITF es la abreviatura de “Interleaved Two of Five”. Es ampliamente utilizado como el código de distribución estándar impreso en cajas de cartón corrugado.
Hay varios tipos llamados “2 of 5” como se muestra a continuación. Todos ellos representan un caracter, utilizando la misma composición que consiste en 2 barras anchas (espacios) de entre 5 barras (espacios). Aunque su composición es similar, el código es completamente diferente.

Observación

Variaciones de “2 of 5”

Intercalado “2 of 5” (ITF) Los detalles se explican en este capítulo.
Industrial “2 of 5” En el pasado, este código se usaba en aplicaciones industriales.
Como este código asigna información sólo a barras, no a espacios, el tamaño del código aumenta. Actualmente no se usa en muchas áreas, salvo para gestión de distribución.
Matriz “2 of 5” Este código es diferente del industrial “2 of 5”, porque tanto barras y espacios contienen información.
COOP “2 of 5” Este código se usa en una organización cooperativa (coop) del consumidor y se llama código COOP.
IATA Este código es utilizado para la gestión de carga aérea por IATA (International Air Transport Association).

Composición ITF

・ITF utiliza 5 barras (espacios) para representar un caracter. Como dos barras de entre cinco son anchas, se denomina “2 of 5”

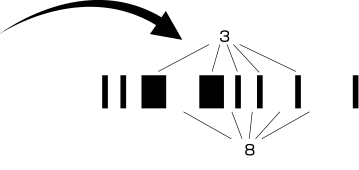

・En ITF, los caracteres representados por barras se entrelazan con caracteres representados por espacios, como se muestra a continuación.

Composición ITF
Caracter Patrón de barras
INICIO
2
3
5
8
FIN

・El primer caracter está representado por 5 barras y el segundo por 5 espacios. Por lo tanto, ITF siempre contiene dígitos pares. (“ITF of 5 dígitos” indisponible)
・ITF tiene una composición de alta densidad, porque tanto las barras como los espacios contienen información.
・No se utiliza ningún caracter de inicio/fin, a cambio se utilizan patrones de barras que representan inicio y fin.

Descargar

Composición de caracteres de ITF

ITF se compone utilizando los caracteres de la siguiente tabla. Los caracteres que pueden representarse son sólo números (0 a 9).

Caracter Patrón de barras Caracter Patrón de barras Caracter Patrón de barras
INICIO 3 7
0 4 8
1 5 9
2 6 FIN

Descargar

Características de ITF

Como ITF es un código de barras con una densidad de datos muy alta, ofrece las siguientes características:
・El tamaño de la etiqueta puede ser más pequeño que el de otros códigos con los mismos dígitos.
Es efectivo para imprimir códigos de barras en espacios pequeños.
・Puede contener más datos en comparación con otros códigos, a mismo tamaño de etiqueta.
(El número de dígitos puede aumentarse)
・Es posible una anchura de barra más amplia, si el tamaño de la etiqueta y el número de dígitos son los mismos.
Entre mayor sea la anchura de las barras, es más fácil para el lector de código de barras leerlas. También se puede realizar una lectura a mayor distancia.

Comparación de la longitud de códigos de barras

Las siguientes figuras muestran una comparación de la longitud de los códigos de barras de cada tipo, cuando se usa la misma anchura para la barra estrecha y la misma cantidad de información. Es obvio que la longitud de ITF es la más corta.
(La comparación se basa en códigos de barras de nivel binario)

  • ITF
    ITF
  • CODE39
    CODE39
  • Codabar
    Codabar

Descargar

Aplicaciones de ITF

・ITF se emplea para más información en un espacio pequeño.
・Se utiliza para el código de distribución estándar a ser impreso en las cajas de cartón corrugado.
(Los detalles se explican en la página aquí)

Descargar

Desventajas de ITF

Si bien ITF tiene muchas ventajas, también tiene la desventaja de una posible “omisión de lectura” debido a su composición. Una omisión de lectura significa que un código de barras que representa p. ej. “3852”, se lee incorrectamente como “38”, omitiendo algunos dígitos.

Desventajas de ITF

Desventajas de ITF

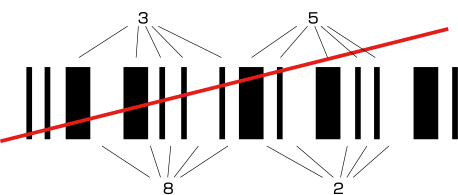

Cuando el rayo láser escanea en una dirección inclinada como se muestra a la izquierda, el código de barras se lee como “38”.

Observación

Cuando se utiliza ITF, para evitar una omisión de lectura, el lector de código de barras debe configurarse en el modo de función de “designación de dígitos”, con la cual sólo se leen los números de dígitos especificados.

Descargar


Código de distribución estándar

El código de distribución estándar basado en ITF se explica aquí en detalle.

¿Qué es el código de distribución estándar?

El código de distribución estándar es un código de barras que se marca principalmente en cajas de cartón corrugado y es estándar para el sistema de distribución. La siguiente sección describe cómo se introdujo el código de distribución estándar.

Descargar

Necesidades de justo a tiempo

Las tiendas minoristas, como los supermercados, se fijan como objetivo reducir el inventario para mantener el mayor espacio de piso posible. Para cumplir con este requisito, los fabricantes y los vendedores deben entregar los productos pedidos, sin falta, en la cantidad requerida y en el momento requerido. Esto se llama un sistema justo a tiempo (JIT).
Esto nos lleva a la siguiente situación.

(1) Diversificación de empaques

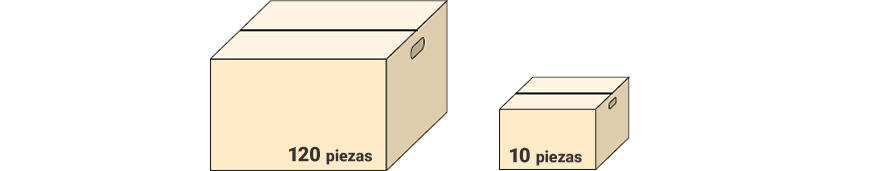

Los minoristas hacen pedidos en varias cantidades unitarias, como 120 piezas o 10 piezas. Por lo tanto, se han desarrollado diversos tamaños de paquetes para cumplir con requisitos tales como 120 piezas o 10 piezas.

Diversificación de empaques

(2) Transporte de camiones como medio principal de distribución

Dado que las cantidades de entrega individual han disminuido y la frecuencia de las entregas han aumentado, el transporte en camión juega el papel principal en la distribución.
Sin embargo, con las condiciones actuales de tráfico, no está permitido estacionar un camión durante mucho tiempo para la carga y descarga. Por lo tanto, los paquetes deben estar preparados (recojidos) para que puedan ser cargados en el camión, que se espera que llegue a la hora especificada. Si se revisara cada comprobante de pedido en ese momento, llevaría demasiado tiempo completar la carga del camión a tiempo.

Transporte de camiones como medio principal de distribución

Descargar

Creación de código de distribución estándar

El código de distribución estándar se creó para satisfacer la tendencia de diversificación de distribución. El código de distribución estándar muestra el contenido del código EAN de los productos contenidos en el paquete y los datos del empaque (la cantidad del producto en el paquete). Cuando el lector de código de barras lee el código de distribución estándar, el artículo y la cantidad del producto se conocen al instante. Esto permite que se racionalicen muchas cosas en el sistema de distribución, como “recolección”, “surtido”, “comprobación de producto”, “control de existencias” y “levantamiento de inventario”.

Descargar

Composición del código de distribución estándar

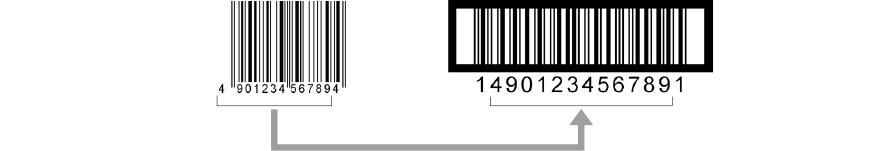

El código de distribución estándar consiste en el código EAN del producto empaquetado y el código de identificación de distribución prefijado.

  • Código JAN
  • Código de distribución estándar

Código JAN,Código de distribución estándar

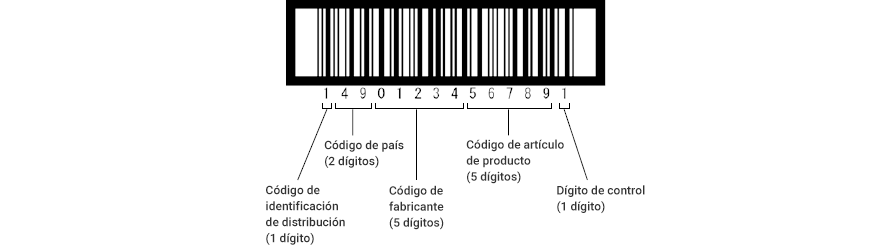

La composición de los datos es la siguiente:

La composición de los datos es la siguiente:

Observación

No es necesario registrar un nuevo código de fabricante, ya que el código de fabricante EAN se puede utilizar para el código de distribución estándar.

Asignación de código de identificación de distribución

El código de identificación de distribución representa la cantidad y el contenido de los productos mezclados en el paquete, utilizando 1 dígito. En cuanto a la indicación de la cantidad, ésta no representa la cantidad real del producto en el paquete, y el código correspondiente a la cantidad está definido por los usuarios.

Código de identificación

Código de identificación de distribución Descripción
0 Paquete que contiene productos mezclados
1 a 7 Cantidad del mismo producto en el paquete
8 Reservado
9 Se agregó una versión complementaria

Consulte la página aquí para la versión complementaria.

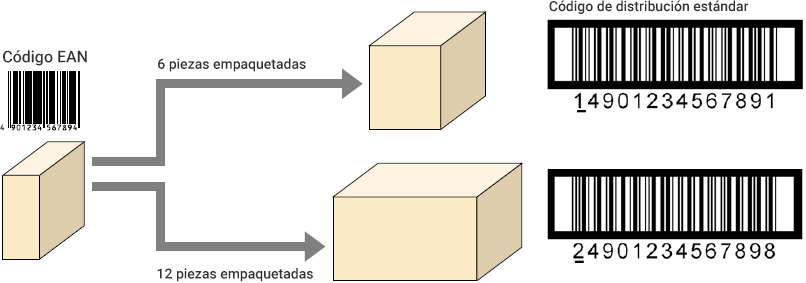

Ejemplo: Si se empaquetan los mismos productos de manera diferente, se emplean diferentes códigos de identificación de distribución.

  • Código EAN
  • Código de distribución estándar

Código EAN y Código de distribución estándar

Descargar

Tamaño estándar del código de distribución estándar

El tamaño del código de distribución estándar puede ampliarse o reducirse, dentro del rango de redimensionamiento de 0.25 a 1.2, basado en la anchura estándar de barra estrecha de 1 mm 0.04" (ratio de redimensionamiento: 1). (Se aplica un redimensionamiento de 0.625 a 1.2 para exportar.) La longitud del código de barras de cada redimensionamiento es la siguiente. (La longitud del código de barras incluye las zonas de silencio.)

Longitud del código de barras

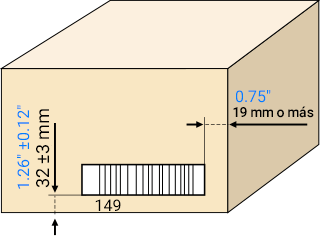

Especificaciones de las ubicaciones de impresión

Especificaciones de las ubicaciones de impresión

Redimensionamiento Longitud del código de barras
1.2 171mm 6.73"
1.0 143mm 5.63"
0.8 114mm 4.49"
0.625 89mm 3.50"
0.40 57mm 2.24"
0.25 36mm 1.42"

Descargar

¿Por qué se utiliza ITF?

ITF permite una anchura de barra estrecha mayor en comparación con otros códigos, con mismo tamaño de etiqueta y número de dígitos. Por lo tanto, incluso impresoras con mala calidad de impresión pueden imprimir el código ITF.
Además, una anchura de barra estrecha más amplia permite leer el código de barras desde una distancia mayor.

Descargar

¿Qué es la versión complementaria?

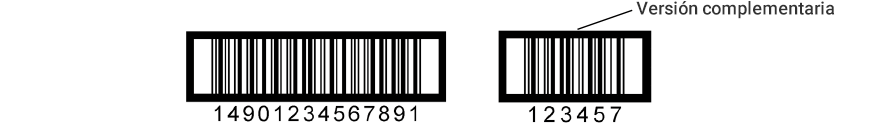

La versión complementaria es un código de distribución agregado, después de la versión estándar del código de distribución estándar. Se utiliza para productos como el jamón y las salchichas, cuyos precios varían de acuerdo con el peso de cada paquete individual. La versión complementaria consta de cinco dígitos que representan el valor medido y el dígito de control con 1 dígito. Si es necesario un punto decimal, se colocará entre el tercer y cuarto dígito. En lugar de la versión complementaria, actualmente se usa “GS1-128” basado en CODE 128 como un código para representar los valores medidos.

Versión complementaria

Descargar

Marco de soporte

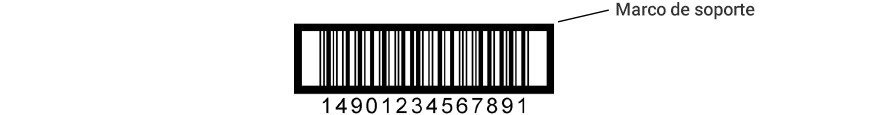

Los códigos de barras se imprimen en cajas de cartón corrugado, empleando impresión flexográfica (método de impresión que utiliza una resina o una prensa de alivio de goma). Como la superficie del cartón corrugado no es completamente plana, la presión de la impresión con prensa flexográfica no se aplica uniformemente. Esto puede causar un código de barras distorsionado. Se utiliza un marco de soporte portador para evitar que la presión de la impresión directa se concentre en el código de barras y para mantener la impresión uniforme.

Marco de soporte

Descargar
