Tipos de corte
El corte es una técnica en la que el operador mueve un material (pieza de trabajo), tal como un metal, y una herramienta entre sí, para conformar la pieza de trabajo en la forma deseada mediante tallado, taladrado, etc. El corte se puede dividir ampliamente en dos métodos: rodante, donde la pieza está inmovilizada mientras que las herramientas giran, y torneante, donde la pieza de trabajo se gira.

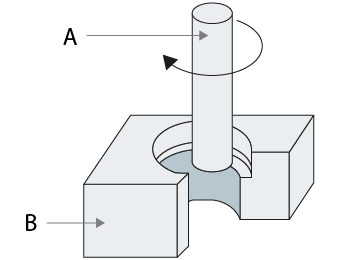

- Rodante
- La herramienta gira
- Torneado
- La pieza de trabajo gira
- A
- Herramienta
- B
- Pieza de trabajo
Esta sección presenta el fresado como un ejemplo típico de laminado y el procesamiento de torno como un ejemplo típico de torneado, así como las herramientas de máquina utilizadas en cada proceso.
1. Fresado
El fresado se realiza girando una herramienta de corte llamada fresadora montada en un eje. Debido a que la herramienta entra en contacto con la pieza de trabajo asegurada de manera intermitente para el corte, es posible una amplia variedad de maquinado, incluido el corte de planos o curvas en la superficie de la pieza de trabajo, o el taladrado o ranurado de la misma.
Están disponibles diferentes tipos de fresadoras según la orientación del husillo: máquinas horizontales, verticales y de pórtico, que cuentan con un cuerpo principal con forma de puerta. Mediante herramientas como fresas de cara, fresas de extremo y cortadoras de ranuras, estas máquinas cortan los materiales en la forma deseada.
[1] Fresado de uso general
El fresado de uso general implica que la operación de fresado es realizada por un operador. Al mover la herramienta y la pieza de trabajo entre sí, el operador determina y establece las condiciones de corte, incluida la posición de la herramienta y las cantidades de avance, velocidad y corte. Este método manual garantiza un acabado refinado y de alta calidad.
[2] Fresado CN (fresado CNC)
El fresado CN implica un fresado en condiciones de corte controladas por una computadora. Antes del control numérico (CN), se usaban tarjetas perforadas para el control del programa de fresado. Hoy en día, el control numérico por computadora (CNC) se ha convertido en una tendencia principal, y el término "fresado NC" ahora a menudo también incluye el fresado CNC. La operación automatizada reduce la mano de obra involucrada en el proceso y permite cortar formas más complejas, a través de un control programado utilizando software 3D CAD o CAM.
[3] Centros de Maquinado
Centro de Maquinado es una máquina CN multifuncional que cuenta con múltiples husillos con diferentes herramientas montadas, incluidas herramientas de fresado. El uso de centro de maquinado hace posible combinar en serie movimientos lineales y de rotación para cortes continuos, como de taladrado y curvatura de la superficie para crear formas más complejas.
Haga clic aquí para más información sobre los centros de maquinado.
[4] Talladoras de engranajes CN
Las máquinas computarizadas de talla de engranajes CN pueden crear dientes para engranajes de cualquier forma, tamaño o propósito, para su uso en la vida diaria, desde relojes hasta automóviles.
Haga clic aquí para obtener más información acerca de las talladoras de engranajes CN

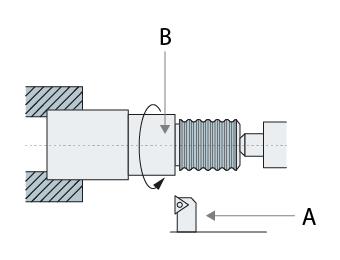

2. Procesamiento de torno
En el procesamiento de torno, el corte se realiza empujando sobre una pieza de trabajo cilíndrica que gira una herramienta de corte llamada buril o placa para torno, que está unida a un husillo. Al emplear un torno, la periferia de una pieza cilíndrica puede hacerse circular, estrecharse, taladrarse, escariarse para agrandar un hueco, roscarse o separarse mediante ranurado.
- A
- Herramienta
- B
- Pieza de trabajo
[1] Torno de propósito general
Con máquinas de torno de propósito general, el operador realiza manualmente las operaciones de alimentación e intercambio de herramientas. La pieza de trabajo se mantiene en su lugar con un soporte llamado mandril, y se gira rápidamente para cortarla. Con un torno de mesa, se pueden mecanizar piezas pequeñas en una mesa de trabajo.
[2] Torno CN (Torno CNC)
El control de las condiciones de mecanizado del procesamiento del torno con una computadora, les permite incluso a los principiantes crear productos con un cierto nivel de calidad. Algunos modelos también admiten un cambio automático de múltiples herramientas para mejorar la eficiencia de trabajo.
Los tornos automáticos operados con levas se usaban convencionalmente para fabricar productos con la misma forma a partir de un material de varilla larga, al igual que los caramelos duros cortados en rodajas. En los últimos años, sin embargo, las levas han sido reemplazadas por un control programado en los tornos automáticos CN.
