Corte fino
1. Descripción y características
El corte fino (FB) es una técnica de estampado que realiza un corte con precisión. Este principio se basa en el efecto de presión hidrostática, donde la fuerza de conformado de plástico aumenta cuando se aplica presión al metal.
En el estampado general, la pieza de trabajo se coloca en la matriz y se punza con presión. Esto requiere un espacio apropiado entre la matriz y el punzón. Por el contrario, en el corte fino, la presión se aplica desde la parte superior e inferior con el espacio minimizado.
2. Ventajas
El uso del corte fino permite un estampado de precisión de orden de micras, lo que se considera difícil con el estampado normal. Además, la superficie cortada tiene un acabado suave y limpio, lo que elimina la necesidad de un procesamiento posterior. También es posible crear formas complejas combinando el doblado, dibujo y corte.
Otra ventaja es la amplia gama de materiales procesables. El corte fino también se puede usar con aceros especiales, así como con metales difíciles de trabajar, como el acero inoxidable y las superaleaciones.
Estos beneficios han contribuido a un mayor uso del corte fino para piezas metálicas que se fabricaban convencionalmente mediante forjado o fundición. Hoy en día, es una técnica de procesamiento esencial para la fabricación de piezas en una amplia gama de industrias, incluidos automóviles, cámaras y otros dispositivos de precisión, equipos médicos y aplicaciones aeroespaciales.

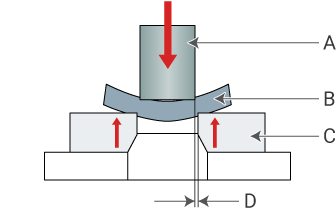

Presión aplicada desde arriba
Se necesita un espacio adecuado entre el punzón y la matriz
- A
- Punzón
- B
- Pieza de trabajo
- C
- Matriz
- D
- Espacio libre

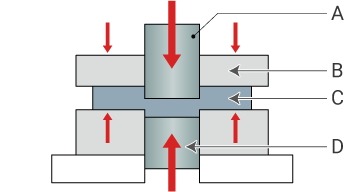

Presión aplicada desde arriba
Espacio libre mínimo
- A
- Punzón
- B
- Placa de retención
- C
- Pieza de trabajo
- D
- Presión opuesta
