Eliminación de estática en entornos sin flujo de aire

Normalmente, los eliminadores de estática (ionizadores) se utilizan con sopladores y chorros de aire para aumentar la eficiencia de la eliminación de estática. Sin embargo, en los casos en los que se trata de piezas ligeras o diminutas, estos métodos no se pueden utilizar, ya que el flujo de aire puede afectar negativamente a las piezas de trabajo.
En estos casos se requiere una eliminación de estática sin flujo de aire. Aquí explicamos el principio de la eliminación de la electricidad estática en entornos sin flujo de aire sin comprometer el rendimiento de la eliminación de estática e introducimos casos prácticos sobre este tema.

¿Qué es la eliminación de estática en entornos sin flujo de aire?

Cuando se transportan hojas, películas o piezas electrónicas mediante un rodillo o un alimentador de piezas, estas piezas se cargan y acumulan partículas extrañas. Utilizar un recolector de polvo en un proceso de este tipo para eliminar las partículas extrañas puede hacer que las hojas y las películas se agiten con el aire de succión o que las piezas electrónicas pequeñas y ligeras salgan volando por el viento. Además, los eliminadores de estática (ionizadores) se utilizan generalmente con chorros de aire para suministrar los iones necesarios para eliminar eficientemente la estática del objeto. Sin embargo, puede resultar difícil instalar sistemas de este tipo debido a la necesidad de un sistema de chorro de aire.
La eliminación de estática en entornos sin flujo de aire elimina la carga estática de las piezas de trabajo sensibles al polvo, las partículas o la presión del viento, al tiempo que evita la adhesión de partículas extrañas.

Principio de la eliminación de estática sin soplador

Algunos iones para la eliminación de estática generados por el eliminador de estática (ionizador) van a parar a las placas GND expuestas y no alcanzan el objeto de eliminación de estática, impidiendo una eliminación de estática suficiente.
Para solucionar este problema, las placas GND están incrustadas en el eliminador de estática (ionizador). Esto permite que los iones generados por el ionizador alcancen el objeto sin pérdidas y sin ir a las placas GND. Además, si se ajusta el ciclo de generación de iones en función de la distancia al objeto, se puede evitar el reenlace, lo que mejora la eficiencia de la eliminación de estática en un entorno sin flujo de aire.
En otras palabras, incrustando las placas GND en el interior del eliminador de estática y ajustando el ciclo de generación de iones a un valor adecuado se puede eliminar la estática de forma fiable y evitar la adhesión de partículas extrañas incluso en entornos sin flujo de aire.

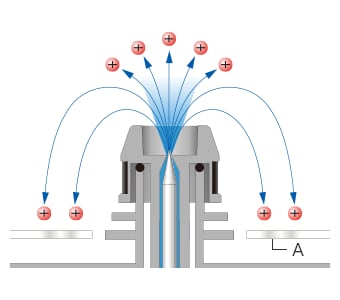

Las placas GND están expuestas
Las placas GND están expuestas

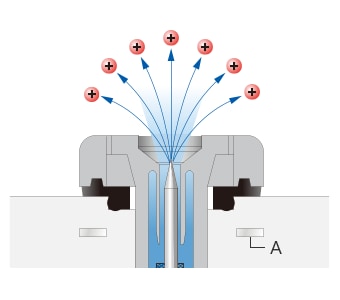

Las placas GND no están expuestas
Las placas GND no están expuestas
  1. A: Placa GND

Ejemplo de eliminación de la electricidad estática utilizando un ionizador sin soplador

Los ionizadores de tipo no soplante eliminan las cargas estáticas de las piezas delicadas sensibles al polvo y a la presión del viento sin utilizar aire.

Caso 1: Eliminación de estática de películas y hojas

El contacto y la separación repetidos entre la película y el rodillo provocan una acumulación importante de electricidad estática. La electricidad estática puede provocar que se adhieran partículas extrañas a las películas. La eliminación de la estática es esencial, ya que las grandes descargas estáticas también pueden provocar accidentes.
Un ionizador sin aire puede eliminar la carga estática de láminas y películas delgadas sin hacer que se agiten. El suministro eficiente de iones a los objetos objetivo puede eliminar la electricidad estática en un área amplia incluso sin el uso de aire suministrado.

Caso 1: Eliminación de estática de películas y hojas

Caso 2: Eliminación de estática de piezas de trabajo diminutas

Las piezas de trabajo transportadas en un alimentador de piezas pueden cargarse por fricción. Las piezas de trabajo cargadas se levantan ligeramente debido a la electricidad estática, lo que hace que las piezas de trabajo diminutas salgan volando cuando son sopladas por un soplador eliminador de estática.
El uso de un ionizador sin aire permite neutralizar las piezas finas sin que se vean afectadas por el flujo de aire. Aunque el espacio de instalación puede ser un problema para la eliminación de estática de piezas de trabajo pequeñas, los tipos de punto compactos que ahorran espacio pueden eliminar la carga estática sin aire.

Caso 2: Eliminación de estática de piezas de trabajo diminutas
