Sistema de medición dimensional de imágenes
Serie IM-X1000
Nuevo

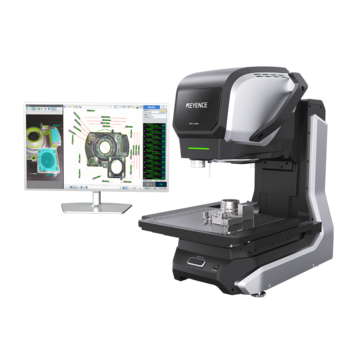

Sistema de medición dimensional de imágenes Serie IM-X1000
Rango de medición significativamente mayor

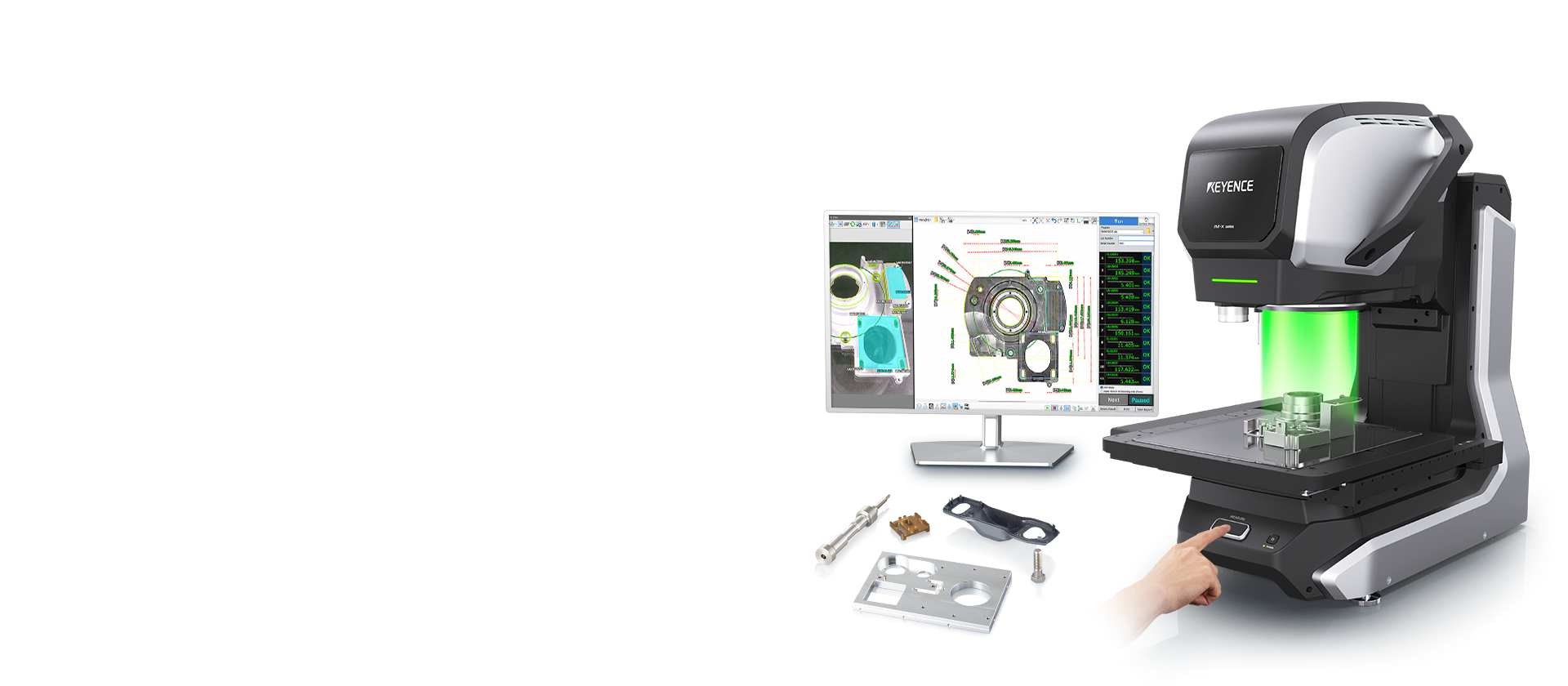

Medición instantánea “colocar y pulsar”
-
Resultados de medición consistentes
-
Importación automática de dibujos
-
Gran plataforma de hasta 500 mm (19.69″) de tamaño
Mida sus piezas al instante con sólo pulsar un botón. El Sistema de medición instantánea lleva la medición “colocar y pulsar” al siguiente nivel con un rango de medición significativamente mayor de hasta 500 mm (19.69″) y capacidades multisensor que incluyen: óptico, sonda, láser y rotatorio. Este sistema cuenta con una nueva función de importación automática de dibujos que ayuda a automatizar la programación mediante la importación de archivos CAD y ahora también de PDF, JPEG y dibujos en papel. Además, la herramienta Smart Assist incorporada optimiza automáticamente el enfoque y la iluminación para una programación de nivel experto y un rendimiento óptimo, incluso sin experiencia previa en metrología óptica. Este nuevo Sistema de medición instantánea permite realizar inspecciones rápidas, fáciles y precisas, incluso en piezas de gran tamaño.
Características
Para una amplia gama de aplicaciones, desde piezas pequeñas hasta grandes

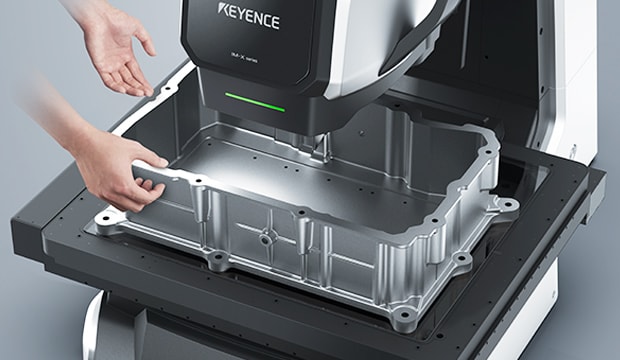

Nueva característica: plataforma de gran alcance (500 mm (19.69″) de tamaño)
El sistema tiene un rango de medición significativamente mayor, 3.3 veces el de las generaciones anteriores. Además, puede manejar piezas más altas, con una altura máxima 2.7 veces superior a la de las generaciones anteriores. Este último sistema hace posible medir piezas grandes con una sola operación.
- Plataforma grande extraancha con dimensiones de X: 500 mm × Y: 400 mm (X: 19.69″ × Y: 15.75″)
- Rango Z aumentado hasta 200 mm (7.87″)

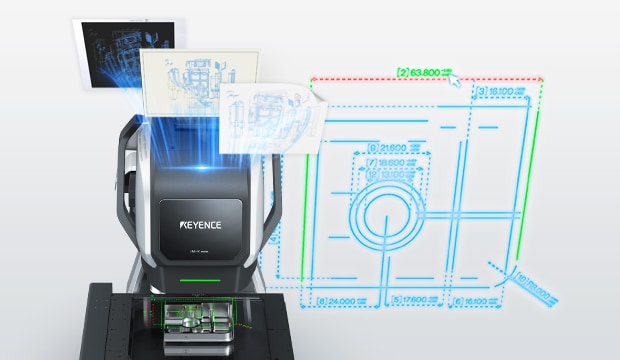

Importación de dibujos y creación automática de programas
Del dibujo al programa en 3 pasos
Cree programas fácilmente importando CAD, PDF, JPEG e incluso dibujos en papel. Seleccione tan sólo sus dimensiones críticas, valores de diseño y tolerancias para crear un programa.

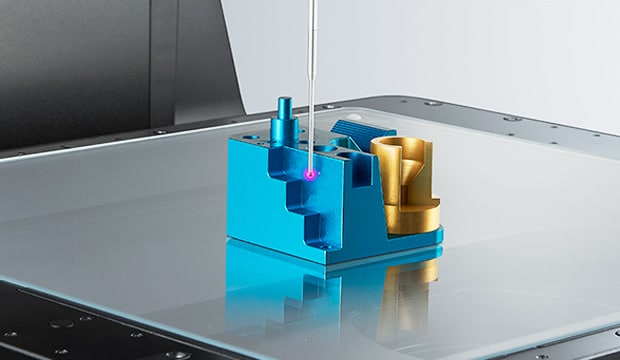

Medición precisa en tres dimensiones
La sonda táctil de baja presión de medición se mueve libremente en vertical, horizontal y en ángulo, lo que permite medir los puntos deseados con un toque suave. Incluso las piezas con formas 3D se pueden medir con precisión.

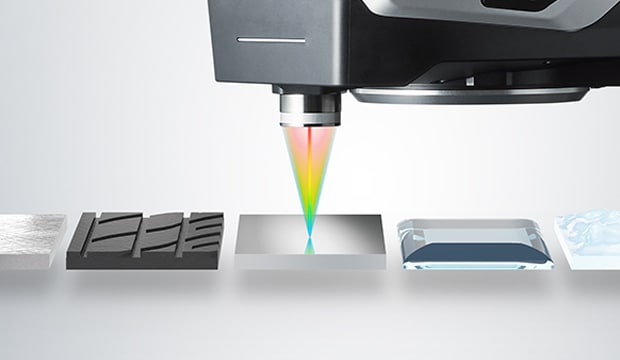

Medición instantánea de la altura de cualquier forma o material
El láser multicolor incorporado captura instantáneamente la altura de la ubicación especificada en la pieza, lo que permite una medición precisa independientemente del material.

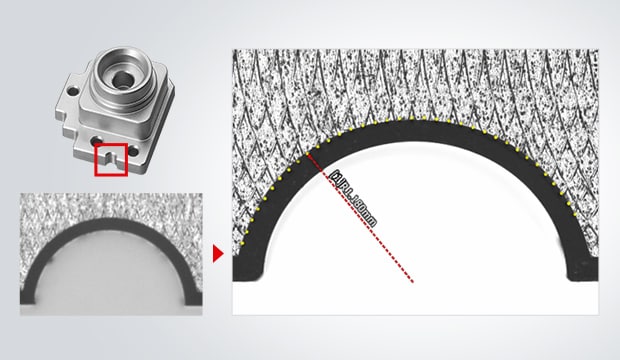

Imágenes nítidas y claras para una medición precisa
El sensor CMOS incorporado de 20 megapíxeles permite una medición estable y precisa incluso de los puntos de medición más finos y complejos.

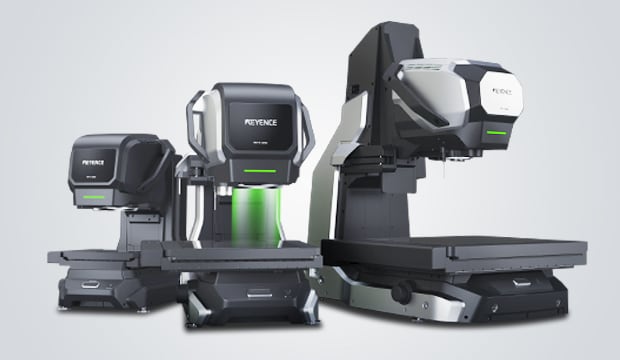

Un sistema modular diseñado para satisfacer sus necesidades de inspección
La plataforma y el cabezal se pueden separar, lo que permite utilizar la combinación más adecuada para sus necesidades de medición. Hay disponibles cabezales con diferentes aumentos y ángulos de visión, así como tres tamaños de plataformas.
- Tipos de cabezales: cabezal de campo amplio y cabezal de alta precisión
- Tipos de plataforma: plataforma pequeña (200 mm × 200 mm (7.87″ × 7.87″)), plataforma mediana (300 mm × 300 mm (11.81″ × 11.81″)) y plataforma grande (500 mm × 400 mm (19.69″ × 15.75″))
* El rango de medición varía en función de la combinación del cabezal y la plataforma. Obtenga más información en el catálogo.
