Sensores de desplazamiento láser

Los sensores de desplazamiento láser de KEYENCE, basados en el principio de triangulación, permiten realizar mediciones precisas sin contacto. Son ideales para determinar la altura, distancia o posición de un objeto con alta precisión, incluso en superficies con distintos materiales o acabados. Al combinar varios sensores, también es posible medir parámetros como grosor, ancho o diferencias de nivel, lo que los hace muy útiles en aplicaciones de control de calidad y automatización industrial. Estos sensores ofrecen gran estabilidad y repetibilidad, incluso en entornos industriales exigentes.

Productos

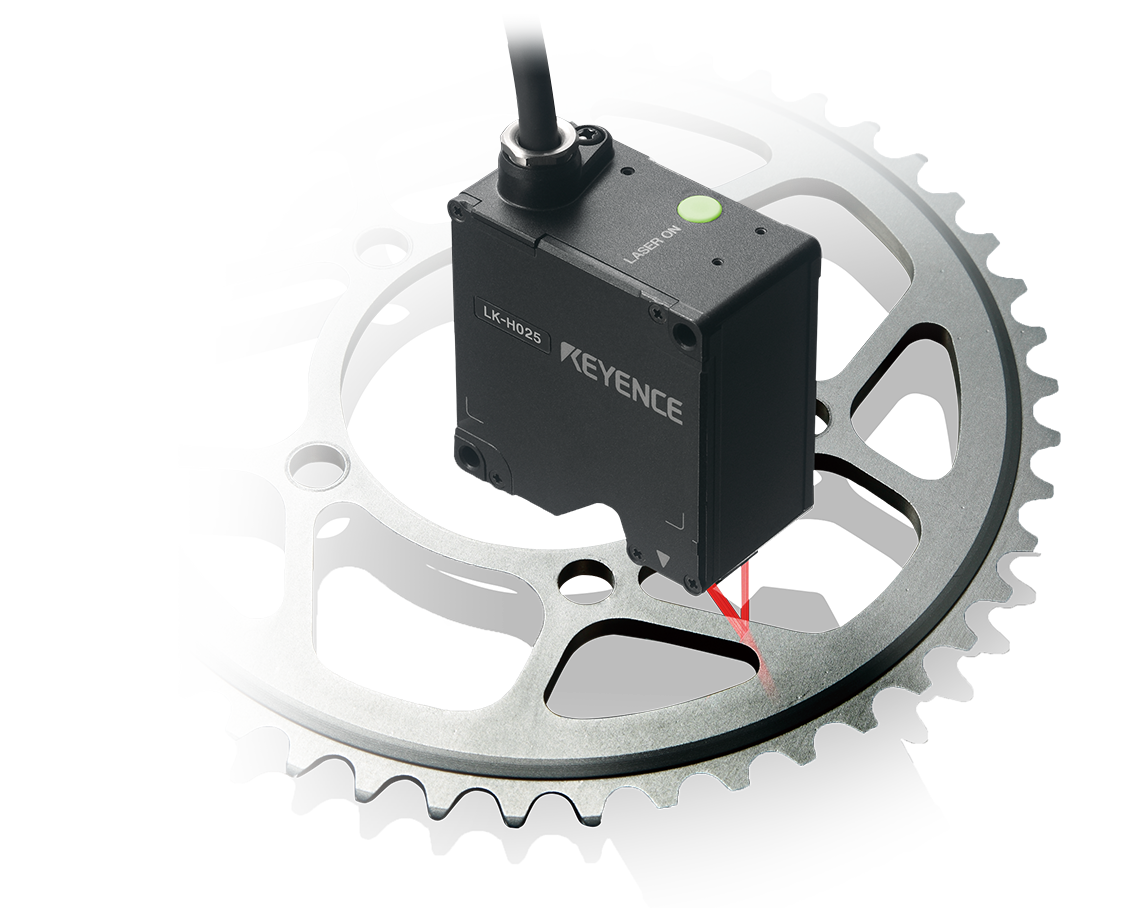

Serie LK-G5000 - Sensor de Desplazamiento Láser. Ultra alta velocidad y precisión

Los sensores de desplazamiento láser requieren velocidad, precisión y capacidad de brindar un excelente desempeño en cualquier aplicación. Para convertirse en el mejor del mundo en cualquier aspecto, el LK-G5000 está construido con lo último en tecnología de punta.

Catálogos Precio

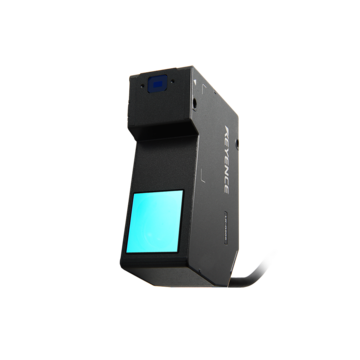

Serie IX - Sensor láser basado en la imagen

Los sensores láser con imagen de la Serie IX permiten medir altura en cualquier punto dentro del área de detección. Gracias al reconocimiento por cámara, pueden identificar la altura del objetivo incluso si las piezas no están perfectamente alineadas en la línea de producción. La Serie IX detecta variaciones de altura frente a una referencia, lo que permite realizar inspecciones como verificación de presencia, montaje correcto o asentamiento de piezas, todo con un solo equipo. Su capacidad para ignorar brillos en superficies metálicas o colores similares al fondo evita falsas detecciones y asegura inspección en línea estable y automática.

Catálogos Precio

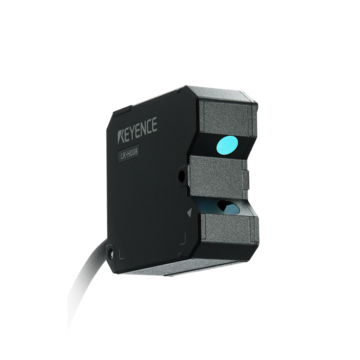

Serie IL - Sensor Láser CMOS Analógico Multi-función

Gran variedad de aplicaciones a bajo costo - Sensor de desplazamiento láser compacto y ligero

Catálogos Precio

Serie LK-G3000 - Sensor láser de desplazamiento de CCD de alta velocidad y alta precisión

Existen 6 cabezales disponibles, que incorporan el nuevo algoritmo y 2 tipos de sistemas ópticos

Los sensores de desplazamiento láser 1D de KEYENCE permiten la medición sin contacto de la altura, posición o distancia de un objetivo. Al emparejar varios sensores, también se pueden realizar mediciones como el grosor y el ancho.

Estos sensores de alta precisión utilizan el principio de triangulación láser para ofrecer soluciones confiables y exactas en una amplia variedad de aplicaciones industriales. Gracias a su capacidad para detectar con precisión incluso pequeñas variaciones en la superficie de los objetos, son ideales para procesos de inspección, control de calidad y automatización.

A continuación se presentan las descripciones, principios de medición y ventajas de los sensores de desplazamiento láser 1D por triangulación.

Método de triangulación láser

Los sensores de desplazamiento láser 1D de KEYENCE permiten medir sin contacto la altura, posición o distancia de un objetivo. Al combinar varios sensores, también es posible realizar mediciones como el grosor y el ancho.

Estos sensores de alta precisión utilizan el principio de triangulación láser para ofrecer soluciones confiables y exactas en una amplia gama de aplicaciones industriales. Gracias a su capacidad para detectar con precisión incluso pequeñas variaciones en la superficie de los objetos, son ideales para procesos de inspección, control de calidad y automatización. A continuación, se presentan las descripciones, principios de funcionamiento y ventajas de los sensores de desplazamiento láser 1D por triangulación.

Ventajas de Sensores de desplazamiento láser

Una de las principales razones por las que estos sensores pueden medir objetivos con materiales y características diversas es que pueden realizar mediciones sin contacto de alta precisión. Se puede seleccionar el sensor de desplazamiento láser óptimo para adaptarse a la aplicación o al material del objetivo (como objetivos transparentes o brillantes).

Si el objetivo está hecho de metal u otro material duro que no se raya fácilmente, puede medirse con un calibrador, micrómetro u otro instrumento que toque directamente el objetivo, o con un LVDT u otro sensor de desplazamiento de contacto en una situación en línea. Sin embargo, pueden ocurrir errores debido a la presión de medición cuando el objetivo es blando. Para objetivos delicados cuya calidad se ve afectada por el contacto, como obleas, películas delgadas y superficies metálicas sensibles, se pueden utilizar sensores de desplazamiento láser sin contacto para medir sin preocuparse por errores ni daños al objetivo. Dado que permiten una medición estable y sin contacto incluso en superficies transparentes o brillantes, los sensores de desplazamiento láser posibilitan una amplia gama de aplicaciones.

La automatización de procesos como el recubrimiento, la soldadura y el montaje de componentes requiere un posicionamiento preciso de los dispositivos. Los cabezales compactos y ligeros del sensor de desplazamiento láser de KEYENCE puede instalarse fácilmente en los dispositivos y determina con precisión la distancia al objetivo, permitiendo un control de posición altamente preciso sin sacrificar el funcionamiento del sistema.

Para el control de dispositivos, los sensores de desplazamiento láser pueden medir la altura del objetivo a alta velocidad, retroalimentando esta información para un control preciso. Esto permite medir en tiempo real las alturas de objetivos escalonados o ligeramente inclinados durante el transporte. El resultado es que se puede mantener la calidad en los procesos automáticos.

Casos prácticos de sensores de desplazamiento láser

Medición y control de altura de la boquilla del dispensador

Garantizar un recubrimiento automático avanzado y de alta precisión requiere no solo un robot dispensador sofisticado, sino también un sensor de desplazamiento de alto rendimiento que se mueva junto con la boquilla, actuando como el ojo del dispensador. Instalar el sensor de desplazamiento láser de manera que siga la boquilla del dispensador permite el control de la altura de la boquilla mediante la medición en tiempo real y la retroalimentación al robot. El cabezal compacto y ligero puede instalarse fácilmente junto a la boquilla del dispensador y reduce la vibración residual cuando se detiene la operación. La tecnología confocal multicolor utiliza un sistema coaxial para proporcionar un rango de medición más amplio y garantiza una medición de altura estable y un control de retroalimentación sin verse afectado por superficies transparentes, espejadas o brillantes de los materiales, ni por formas como concavidades, diferencias de altura e inclinaciones o superficies redondeadas.

El sitio de Selección de sensores de medición presenta soluciones comprobadas en diversas industrias, incluyendo automotriz, película y lámina, componentes eléctricos y electrónicos para perfiladores láser, así como nuestros otros sensores de desplazamiento láser y sistemas de medición. Las aplicaciones también pueden dividirse por tipo de medición, como espesor, ancho, altura, diferencia de altura e inspecciones 3D.

Aprenda más

Preguntas frecuentes sobre Sensores de desplazamiento láser

Los sensores de desplazamiento láser de la serie LK-G5000 pueden medir de manera estable no solo vidrio transparente, sino también una amplia variedad de materiales y formas con alta precisión. Por supuesto, la medición sin contacto elimina la preocupación de dañar el vidrio. Con la Serie LK-G5000, un máximo de doce cabezales pueden conectarse simultáneamente a un solo controlador. Por ejemplo, la planitud del vidrio puede comprobarse de forma estable midiendo los cuatro lados y el centro del vidrio con un sistema compuesto por un controlador y cinco cabezales, o midiendo seis extremos con cuatro a seis cabezales. Además, como se mencionó anteriormente, todos los sensores son compactos y ligeros, lo que los hace adecuados para el montaje en espacios reducidos o brazos robóticos. La electrónica se mantiene alejada de la zona de medición en la unidad óptica, proporcionando así un resultado estable, no afectado ni por el calor ni por el ruido electromagnético.

El propósito de un sensor de desplazamiento de distancia es medir la cantidad de movimiento o desplazamiento de un objeto con respecto al punto de referencia. Gracias a su diseño, estos sensores suelen medir desplazamientos en el rango de micras e incluso nanómetros, y algunos modelos pueden medir con una precisión superior a la del rango nanométrico. El propósito de estos sensores, al menos en el sentido de la fabricación, es proporcionar una medición precisa de la posición—una característica que tiene muchas aplicaciones. Medir la posición puede informarnos sobre el movimiento del objeto. Por ejemplo, puede usarse para monitorear maquinaria que opera dentro de un cierto rango y para el control de calidad. Este último es quizás el más interesante, ya que está asociado con la metrología, permitiéndonos comprobar las especificaciones exactas de medición del producto midiendo el desplazamiento.

Varios factores juegan un papel crucial para determinar el sensor adecuado para su aplicación, asegurando que el dispositivo y su método de medición se adapten a su necesidad específica. El rango, la resolución y la precisión son, con mucho, los factores más importantes al seleccionar sus mediciones de desplazamiento. Sin embargo, como se ha visto anteriormente, no todos los métodos de medición se adaptan a todos los materiales, y algunos sensores son mejores para escanear ciertos materiales que otros. También debe considerar la velocidad de muestreo, especialmente si está midiendo desplazamientos dinámicos, en cuyo caso querrá un sensor con una velocidad de muestreo adecuada.
