Perfilómetro láser 2D/3D Serie LJ-X8000
Mida cualquier objeto con alta precisión
¡Nuevo sensor de alta precisión con un amplio rango de medición!
- Precisión ultra alta
- Compatible con todos los materiales
- Configuración en 3 sencillos pasos
Realice mediciones e inspecciones 2D/3D en línea con la Serie LJ-X8000. Nuestra línea más versátil de perfilómetros láser ofrece 3200 puntos/perfil, lo que facilita la medición precisa de cualquier forma de objeto o material a partir de imágenes de alta resolución. Los escáneres de perfiles láser son compatibles con cuatro opciones de controlador diferentes, lo que les permite a los usuarios seleccionar una configuración que adapte perfectamente la capacidad del sistema con los requisitos de cualquier aplicación. El ancho máximo de la línea láser supera los 720 mm (28 inch), y se pueden emparejar múltiples para escanear objetos aún más grandes. La programación de estos sensores de alto rendimiento se completa en tres sencillos pasos, lo que hace que la medición 3D en línea precisa sea accesible para usuarios de cualquier nivel de experiencia.
Características
3 modelos nuevos Alta precisión en un campo de visión más amplio
LJ-X8030
LJ-X8070
LJ-X8100
Convencional
Es propenso a generarse ruido en piezas de trabajo con superficies brillantes e irregulares, como las que se encuentran inmediatamente después de ser soldadas.
Nuevo cabezal
El nuevo cabezal logra una alta precisión al mejorar el rendimiento fundamental de la triangulación con un diseño óptico rediseñado.
Permite una inspección de alta precisión incluso en objetos propensos al ruido inmediatamente después de la soldadura.
Elija entre una gama de modelos diseñados para satisfacer los requisitos de cualquier aplicación
La Serie LJ-X8000 ofrece una amplia gama de sensores para apoyar el control de calidad y la mejora de procesos en cualquier industria.
Aplicaciones
Medición dimensional de bisagras
Inspección de soldadura de la cubierta superior de baterías de iones de litio
Inspección de apilamiento y saliente de CI
Inspección de defectos en poleas
Inspección de forma/perfil de llantas
Inspección de defectos en galletas
Inspección de dispensado/recubrimiento
Inspección de espesor/planitud de láminas de metal
Llevando la inspección visual en línea a la siguiente dimensión

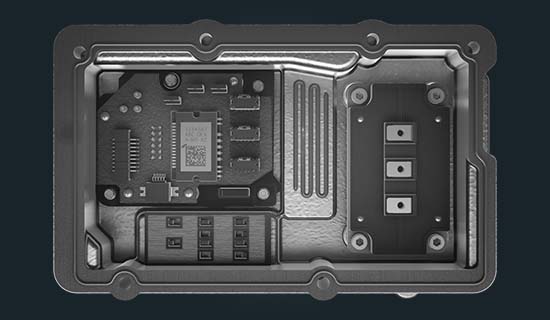

Inspección visual 2D basada en contraste
- Sin medición de altura ni profundidad
- Los resultados se ven afectados por el color y el patrón
- Inspección inestable con variaciones sutiles en las sombras

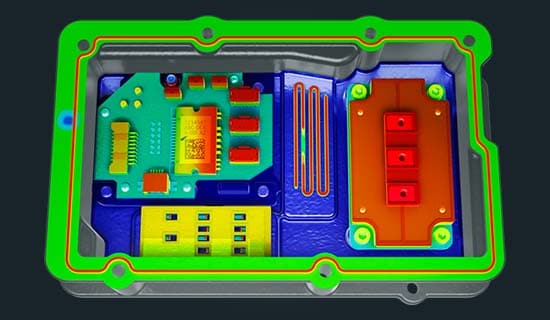

Inspección visual 3D basada en altura
- Medición de ancho, altura, área y volumen
- Resultados que no se ven afectados por el color y el patrón
- Inspección estable de superficies irregulares de colores similares
Ventajas de la inspección 3D
| Inspección de dimensiones | |||
|---|---|---|---|
| Inspección de dimensiones | Altura | Altura | Profundidad |
| Profundidad | Diferencia de altura | Ancho | |
| Diferencia de altura | Grosor | Planicidad | |
| Ancho | Ángulo | ||
| Grosor | |||
| Planicidad | |||
| Ángulo | |||
| Inspección de apariencia | |||
|---|---|---|---|
| Inspección de apariencia | Volumen | Volumen | Rebabas |
| Rebabas | Abolladuras | Partículas extrañas | |
| Abolladuras | Grietas | Astilladuras | |
| Partículas extrañas | Deformación | Superficies irregulares | |
| Grietas | |||
| Astilladuras | |||
| Deformación | |||
| Superficies irregulares | |||
| Inspección de forma | |||
|---|---|---|---|
| Inspección de forma | Detección de presencia | Detección de presencia | Detección de orientación |
| Detección de orientación | Ensamblaje incorrecto | Alabeo | |
| Ensamblaje incorrecto | Huecos | Conteo | |
| Alabeo | OCR | ||
| Huecos | |||
| Conteo | |||
| OCR | |||
Mejore la fiabilidad con 4 veces más resolución
Capturar la forma real de un objeto es fundamental para realizar inspecciones confiables. Con 3200 puntos/perfil, la Serie LJ-X8000 captura la forma del objeto en alta resolución, lo que permite realizar mediciones precisas en línea.
Convencional
- Burdo
- Irregular
- Dependiente de la superficie
LJ-X8000
- Detallado
- Consistente
- Estable en cualquier superficie
Maximización de la resolución y la detección de objetos
Para mejorar la resolución del sensor, es necesario aumentar el número de píxeles en el CMOS. Esto se puede lograr haciendo que cada píxel sea más pequeño; sin embargo, los píxeles más pequeños pueden dar como resultado luz insuficiente para crear un perfil preciso de algunos objetos. Para la Serie LJ-X8000, hemos implementado una nueva tecnología para crear un perfilómetro láser capaz de realizar mediciones de alta resolución en cualquier objeto.
Lente cilíndrico
La luz paralela se emite mediante un lente cilíndrico diseñada para evitar que la luz reflejada se disperse por la superficie del objeto. Esto garantiza reflexiones fiables desde cualquier forma o superficie.
Lente receptor de gran apertura
El sensor está equipado con un lente receptor que tiene 3 veces más área que los modelos convencionales, lo que aumenta la intensidad de la luz recibida. Esto permite que el sensor produzca perfiles estables en cualquier entorno.
CMOS de alta resolución
Este CMOS de nuevo desarrollo permite realizar mediciones de alta resolución utilizando 3200 puntos/perfil, a la vez que ofrece una capacidad de imagen mejorada en objetos con reflectividad variable.
Función de alineación de perfiles
Al crear una imagen 3D, las posiciones del perfil 2D se ajustan en las direcciones X, Z y θ. Esto elimina los efectos de la vibración y la excentricidad, así como los dobleces y la curvatura del objeto, creando una imagen adecuada para las inspecciones.
Sin alineación de perfil
Sin la alineación del perfil, la imagen del objeto se distorsiona debido a las vibraciones, lo que hace imposible realizar una inspección precisa.
Con alineación de perfil
La alineación del perfil permite crear una imagen 3D óptima. De este modo se consiguen inspecciones en línea estables para detectar abolladuras, despostillados y otros defectos.
