Detección basada en la “luz”
¿Qué es un sensor de fibra óptica?

Los sensores vienen en una amplia variedad, y cada tipo puede realizar diferentes detecciones. Esta sección proporciona una visión detallada de los sensores de fibra óptica.

Introducción

El sensor fibróptico contiene una fibra óptica conectada a una fuente de luz, a fin de facilitar la detección en espacios reducidos o cuando un perfil pequeño resulta conveniente.

Principio y tipos principales

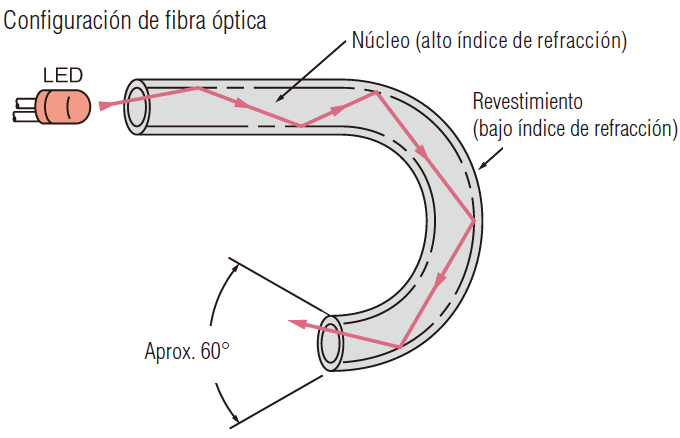

La fibra óptica consiste de un núcleo y un revestimiento, que presentan diferentes índices de refracción. El haz de luz viaja a través del núcleo rebotando repetidamente en la pared del revestimiento. El haz de luz, habiendo pasado a través de la fibra sin ninguna pérdida en la cantidad de luz, se dispersa en un ángulo de aprox. 60° y se emite hacia el objeto.

Los núcleos se dividen en los siguientes tipos:

Tipo plástico

El núcleo de la fibra de plástico se compone de una o más fibras de resina acrílica de 0.25 a 1 mm 0.01" a 0.04" de diámetro, provistas de un revestimiento de polietileno. Las fibras de plástico son ligeras, rentables y flexibles, y por esto son el tipo más común de sensor de fibra.

Tipo fibra de vidrio

La fibra de vidrio se compone de fibras de 10 a 100 μm 0.39 a 3.94 Mil de diámetro, contenidas en tubos de acero inoxidable. Esto permite que sean utilizadas a altas temperaturas de funcionamiento (máx. 350°C 662°F).

Los sensores de fibra óptica se dividen en dos categorías:
de barrera y reflectivos. El tipo de barrera comprende un transmisor y un receptor. El tipo reflectivo, que es una sola unidad, está disponible en 3 tipos: paralelo, coaxial y separado. Los 3 se basan en la forma de la sección transversal de la fibra óptica.

Tipo	Descripción
Paralelo	Se usa generalmente para fibras de plástico.
Coaxial	Tipo de alta precisión, que consiste en un núcleo (transmisor) y área circundante (receptor). La posición de funcionamiento puede mantenerse igual, sin importar la dirección desde la cual el objeto entra en el área de detección.
Separado	Este tipo, que contiene múltiples fibras de vidrio de 10 m 0.39 Mil de diámetro, tiene áreas separadas para el transmisor y el receptor.
