Detección basada en la “luz”
¿Qué es una cámara con un sensor láser incorporado?

Introducción

El sensor de desplazamiento láser incorporado en la cámara representa un nuevo concepto en sensores láser, en el cual la cámara identifica el objeto de destino mediante una imagen y, mediante el seguimiento de un punto especificado, el láser puede medir la altura de dicho punto y las diferencias de altura en relación con él.

Ajuste de posicion mediante imagenes

Medicion de la altura del punto
especificado y las diferencias de altura

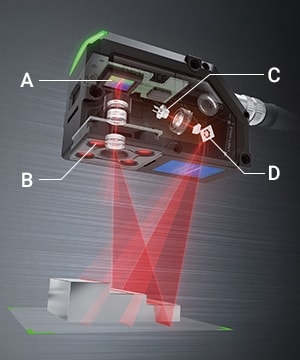

Principio

1. A: Sensor CMOS de alta precision
2. B: Iluminacion LED de alta intensidad
3. C: Laser de alta luminosidad
4. D: Espejo MEMS de alta precision

En el sistema de escaneo, los datos de imagen y la información de la altura se capturan en un solo CMOS.
La cámara captura una fotografía del objeto de destino, extrae el contorno y corrige el posicionamiento. El láser escanea el área especificada mediante un espejo MEMS que cambia continuamente el ángulo de irradiación del láser, lo cual permite capturar información de la altura. Los 2 conjuntos de datos se convierten en una imagen y se procesan.
