Cómo encontrar la solución adecuada para la medición del diámetro exterior
Cuando se busca la mejor manera de medir el diámetro exterior, hay que tener en cuenta una serie de factores importantes, como la forma del objeto, el tipo de sistema de medición y el entorno de la instalación. La selección de un equipo que no satisfaga adecuadamente sus necesidades puede dar lugar a una precisión insuficiente y a un aumento de las horas de trabajo durante la producción, por lo que es importante elegir el equipo adecuado. Este sitio está diseñado para ayudarle a descubrir la mejor manera de realizar las mediciones de diámetro exterior de forma confiable.
Medición del diámetro exterior en múltiples ubicaciones en un objeto delgado
Ejemplo de aplicación: Medición del diámetro exterior de inyectores en múltiples puntos
Sistema de medición óptimo

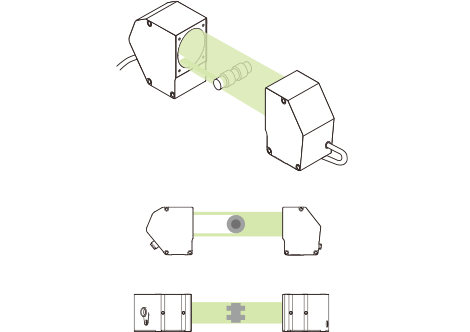

Sistema de medición óptimoMicrómetro óptico de barrera 2D
El método de proyección óptica 2D permite medir el diámetro exterior de múltiples puntos, así como los valores mínimos/máximos en rangos especificados.
PUNTOS CLAVE
Incluso si el objeto está inclinado, el diámetro exterior se puede medir con precisión utilizando la función de corrección de posición.
Método óptico telecéntrico 2D. Medición simultánea de hasta 100, con medición calibrada de alta velocidad.
Ejemplo de aplicación: Medición del diámetro exterior de grandes tubos de acero
Sistema de medición óptimo
Sistema de medición óptimoMicrómetro óptico de barrera

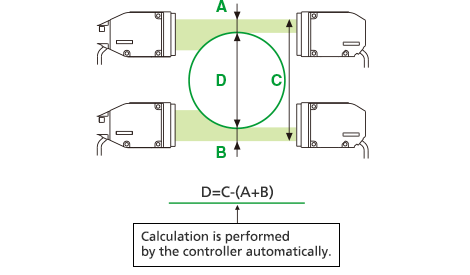

El diámetro exterior se mide colocando un objeto entre dos cabezales sensores.
PUNTOS CLAVE
La alineación paralela de los cabezales sensores es importante para evitar que los valores cambien si el objeto se mueve hacia la izquierda o hacia la derecha.

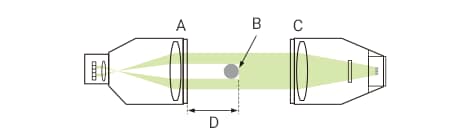

Método óptico telecéntrico 1D. Diseño de larga vida útil que carece de piezas móviles. La tasa de muestreo más rápida de su clase a 16 kHz.
