Sensores de desplazamiento láser 1D
Método de triangulación

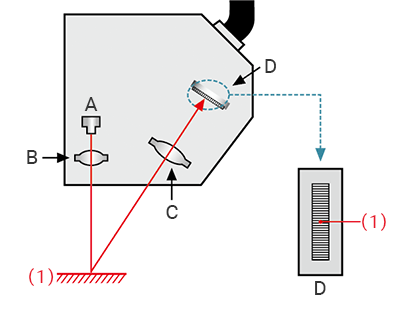

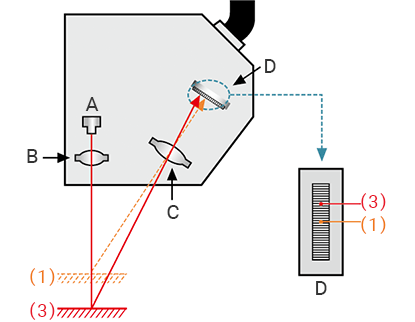

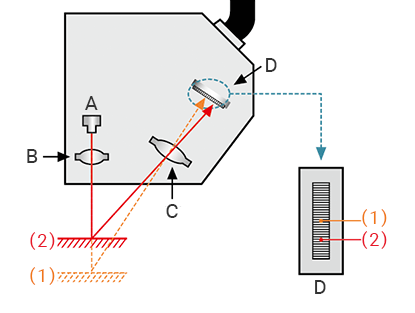

Como se muestra en la siguiente figura, un láser incide en el objeto, la luz reflejada en el mismo se concentra a través de la lente receptora y se enfoca en el elemento receptor de luz. Si la distancia desde el sensor hasta el objeto cambia, el ángulo de la luz reflejada cambia haciendo que la posición de la luz recibida cambie en el elemento receptor de luz. Este cambio es proporcional a la cantidad de movimiento del objeto, y como conocemos la distancia entre cada posición en el elemento receptor de luz podemos determinar el desplazamiento.
- A
- Láser semiconductor
- B
- Lente transmisor
- C
- Lente receptora de luz
- D
- Elemento receptor de luz

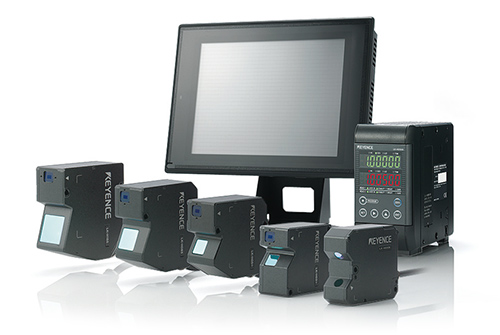

Sensor de Desplazamiento Láser. Ultra alta velocidad y precisión
Serie LK-G5000
Dimensión Grosor, Anchura y Escalón Desplazamiento Altura, Vibración y Carrera Capacidad excepcional para cualquier situación
Método confocal
Un láser se transmite y se recibe a través de un par de lentes unidas a un diapasón oscilante. Cuando la intensidad de la luz recibida es mayor que un umbral establecido, se mide la posición del diapasón, y como esta posición se relaciona con una distancia específica del sensor, se puede calcular el desplazamiento.
- (1)
- Pequeña cantidad de luz recibida
- (2)
- Gran cantidad de luz recibida
- A
- Láser semiconductor
- B
- Agujero de alfiler
- C
- Elemento receptor de luz
- D
- Diapasón
- E
- Sensor

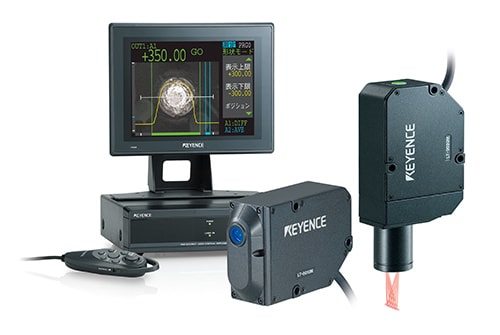

Medidor de desplazamiento confocal láser de barrido de superficie
Serie LT-9000
El punto de rayo láser de 0.08 Mil 2 µm aumenta la estabilidad de la medición La medición del grosor de la película utiliza el principio confocal.
