Estudios de caso

Testimonios de clientes - Alabeo y planicidad

Caso 1: Medición de alabeo en placas de vidrio

Medición de alabeo en placas de vidrio
Industria Industria de semiconductores/LCDs
Aplicación Medición de alabeo en placas de vidrio
Modelo adoptado Serie LK-G5000 Ver catálogo
Testimonio
de un cliente
Utilizábamos un sistema de medición de tipo contacto para medir el alabeo de las placas de vidrio. Teníamos un problema recurrente de rayaduras en la superficie y buscábamos una solución sin contacto.
Probamos los sensores de desplazamiento láser de varias compañías y seleccionamos el producto de KEYENCE porque un controlador puede conectar múltiples cabezales de sensor. El representante de KEYENCE respondió rápidamente a nuestra consulta y vino a las instalaciones para demostrar la funcionalidad.
KEYENCE
Gracias por utilizar los productos de KEYENCE.
El sensor de desplazamiento láser Serie LK permite la conexión de hasta doce cabezales de sensor a un solo controlador.

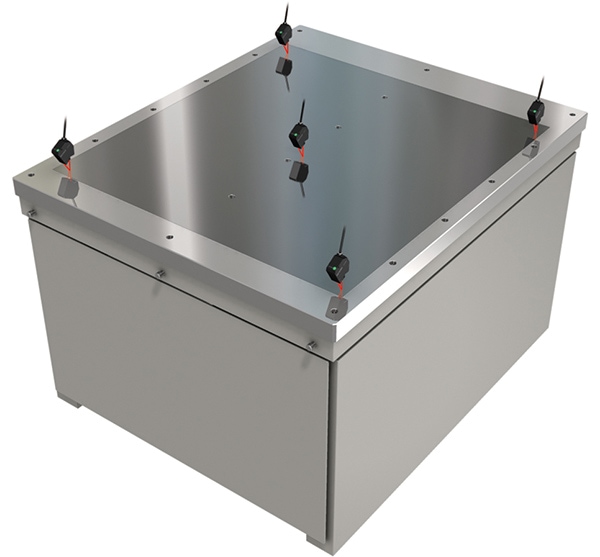

Como el cliente quería medir cuatro lados y un punto en el centro de una placa de vidrio, sugerimos una configuración de un controlador y cinco cabezales de sensor.

Caso 2: Medición de alabeo en placas de circuito impreso

Medición de alabeo en placas de circuito impreso
Industria Industria electrónica y eléctrica
Aplicación Medición de alabeo en placas de circuito impreso
Modelo adoptado Serie LK-G5000 Ver catálogo
Testimonio
de un cliente
Habíamos estado utilizando un sensor de desplazamiento láser típico para medir la alabeo de las placas de circuito impreso. Consultamos a KEYENCE porque los valores medidos no eran estables y nos sugirieron el Sensor de desplazamiento láser Serie LK.
Utilizamos una unidad de prueba gratuita durante una semana para comprobar el rendimiento y luego compramos el producto porque vimos el valor de inmediato ya que resolvió nuestros problemas.
KEYENCE
Gracias por utilizar los productos KEYENCE.

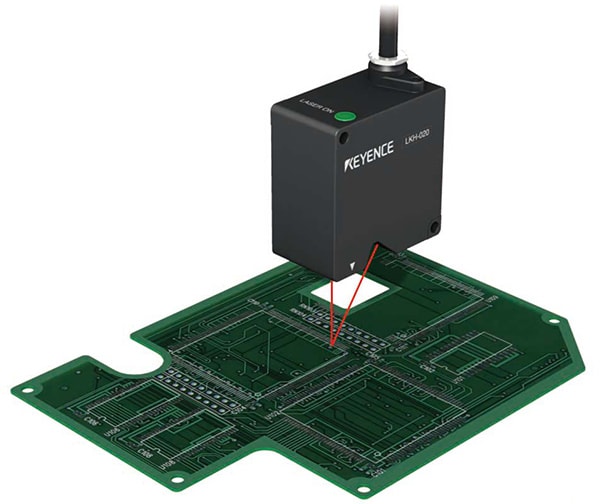

Cuando el objeto es una placa de circuito impreso, el rayo láser a veces penetra en el interior del objeto y causa reflexiones parásitas provoca reflejos dispersos que hacen que el valor medido sea inestable.
El Sensor de desplazamiento láser Serie LK puede suprimir la variación en los valores medidos porque cuenta con un modo especial que permite la medición precisa de objetos propensos a dicha penetración láser.

Caso 3: Medición de alabeo de tableros de materiales de construcción

Medición de alabeo de tableros de materiales de construcción
Industria Otras industrias manufactureras
Aplicación Medición de alabeo de tableros de materiales de construcción
Modelo adoptado Serie LK-G5000 Ver catálogo
Testimonio
de un cliente
Los tableros de material de construcción se inspeccionaban visualmente para detectar alabeos. Los resultados no eran consistentes porque el tablero puede tener un aspecto diferente dependiendo de la luz ambiental o de los criterios individuales de juicio.
Al adoptar el sensor de desplazamiento láser, pudimos establecer criterios numéricos para juzgar las piezas de trabajo defectuosas.
KEYENCE
Gracias por utilizar los productos KEYENCE.

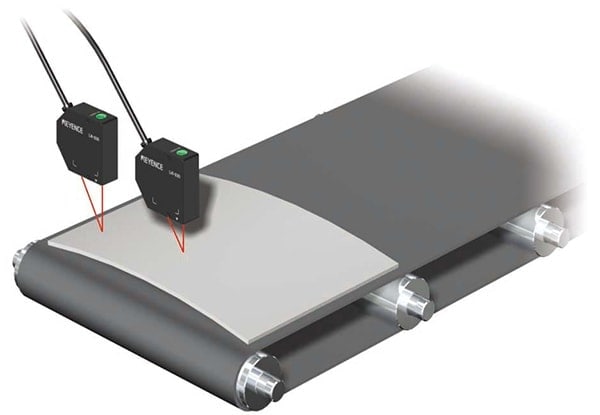

La clave para una medición estable de objetos con superficie rugosa, como los tableros de materiales de construcción, es promediar los valores medidos para suprimir la variación debida al estado de la superficie.
El sensor de desplazamiento láser Serie LK ofrece una velocidad de muestreo de 392 kHz, lo que le permite promediar una gran cantidad de datos para lograr una medición estable incluso en superficies rugosas. Los cálculos entre lecturas se pueden realizar internamente para que el juicio sea simple y consistente.
