Micrómetro óptico 1D

Principio: La luz LED verde se emite como un haz colimado uniforme. Cuando un objeto rompe este haz, se forma una sombra en el elemento receptor de luz, la medición de esta sombra nos da una representación precisa del objeto.

(A) CMOS de monitoreo	El CMOS de monitoreo rastrea la inclinación de la pieza de trabajo para corregir automáticamente los errores de inclinación.
(B) CMOS de exposición de alta velocidad	El CMOS de medición de diseño exclusivo cuenta con un amplificador integrado para maximizar el rendimiento y la velocidad.
(C) CMOS de posición del objeto	El CMOS mide la posición entre el transmisor y el receptor
(D) LED verde de alta intensidad	El LED verde de alta intensidad dura más que las fuentes de luz LED tradicionales, a la vez que proporciona una iluminación de alta intensidad y uniformemente distribuida.
(E) Condensador de alto rendimiento	La unidad de lente enfoca eficientemente la luz LED

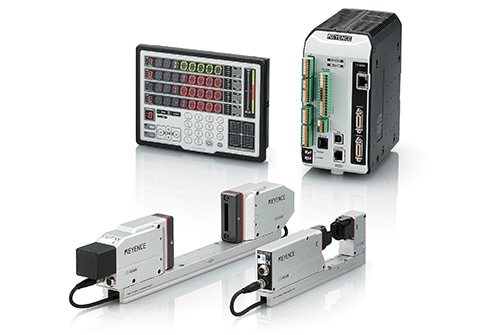

Micrómetro de barrido láser

Se emite un láser sobre un espejo poligonal giratorio que atraviesa el haz a lo largo del rango de medición de los sensores a una velocidad constante. Las mediciones, como el diámetro exterior, se determinan midiendo la cantidad de tiempo que la luz queda bloqueada en el receptor.

Diagrama de principio del método de escaneo láser

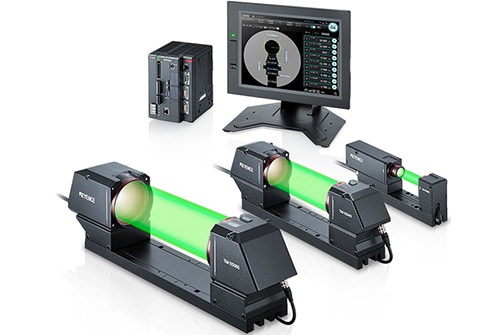

Sistema telecéntrico dual basado en la silueta

El transmisor emite una iluminación colimada con un LED verde para proyectar una sombra en el sensor CMOS del receptor.
Luego se realiza la medición utilizando esta imagen capturada. La Serie TM-X5000 incluye lentes telecéntricas tanto en el transmisor como en el receptor, lo que garantiza una medición estable y de alta precisión.
