Marcadora láser / Grabadora láser
Marcado con láser de CO₂
Las marcadoras láser de CO2 reciben su nombre porque utilizan gas de CO2 como medio láser. Funciona generando plasma a partir de gas de CO2 en el interior de un tubo, amplificando esa luz entre un espejo reflector y un acoplador de salida, y emitiéndola después como un rayo láser. El rayo láser de salida tiene una longitud de onda de 10600 nm y, debido a esta gran longitud de onda, son extremadamente dependientes del calor. Son ideales para la eliminación de material y para marcar materiales orgánicos como cartón, plástico, vidrio y madera.
¿Qué es un láser de CO₂?
Los láseres de CO2 utilizan gas de CO2 como medio. El gas de CO2 se introduce en un tubo con electrodos utilizados para la descarga eléctrica. Una descarga eléctrica genera plasma dentro del gas, y la luz generada se amplifica a medida que viaja de un lado a otro entre el espejo reflector total y el acoplador de salida. Esta luz se emite finalmente como láser.
Las marcadoras láser de CO2 presentan una longitud de onda 10 veces mayor que la de los sistemas de fibra convencionales. Son excelentes para marcar plásticos, papel, resinas, madera, goma y materiales transparentes (como vidrio y PET).
Aplicación del láser de CO2: utilizado habitualmente en aplicaciones de corte
Las marcadoras láser de CO2 se basan en el calor para marcar las piezas, por lo que son perfectas para aplicaciones de corte. De hecho, los láseres de CO2 se utilizan habitualmente para aplicaciones de corte en sujeción, corte de salida y de corte parcial de calcomanías.
En comparación con las herramientas de corte mecánicas, las marcadoras láser de CO2 son totalmente automatizables, flexibles y casi totalmente libres de mantenimiento.

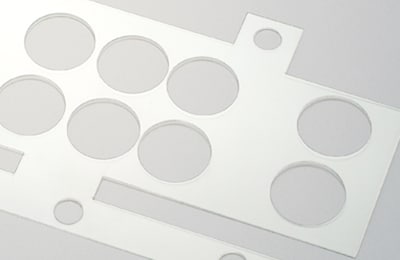

Procesamiento de películas

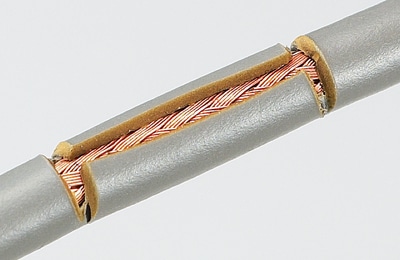

Corte de revestimientos de alambres

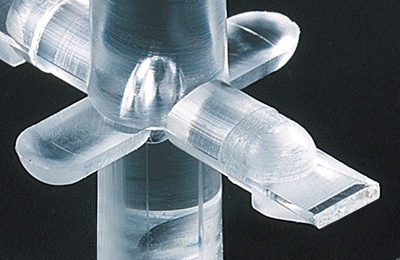

Corte de salida
Aplicación del láser de CO2: marcado de goma sintética
La goma sintética tiene propiedades de alta resistencia al calor y a los productos químicos, lo que significa que algunos métodos de marcado no son lo suficientemente fuertes para marcarlo. Sin embargo, el marcado por láser de CO2 tiene una absorción de calor muy alta, lo que le permite grabar marcas en goma sintética.
Aplicaciones de marcado por láser de CO2 en goma sintética:
- Limpiaparabrisas
- Guantes de goma
- Llantas de automóvil
- Correas

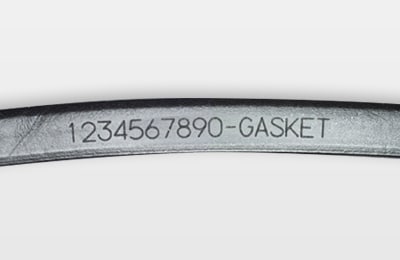

Empaquetadura de goma: faro delantero

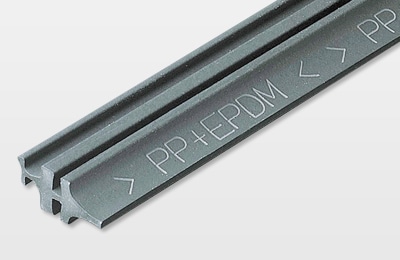

Limpiaparabrisas

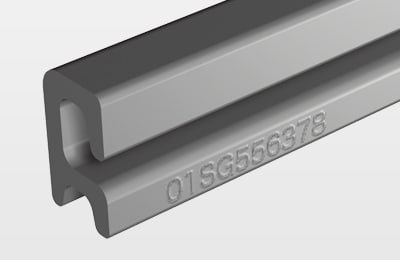

Moldura de puerta
Aplicación del láser de CO2: marcado en vidrio
El vidrio tiene una gran resistencia al calor y suele ser transparente. Los sistemas estándar de longitud de onda de fibra son incapaces de interactuar con el vidrio debido a estas propiedades; sin embargo, la incorporación de un láser de CO2 hace que el proceso de marcado sea perfecto. Los láseres de CO2 graban marcas blancas en el vidrio generando suavemente pequeñas grietas, microfracturas, mediante el uso de baja potencia. Las microfracturas dan forma a la marca o diseño.
Aplicaciones de marcado de vidrio con láser de CO2:
- Ventana de cristal
- Botella
- Frasco
- Vasos y tazas
Aplicación del láser de CO2: marcado sobre cartón y madera
El uso de un láser de CO2 para marcar cartón y madera garantiza marcas permanentes que nunca se difuminan. El láser de CO2 marca diseños, logotipos, códigos de barras o caracteres en la superficie de madera o cartón. El marcado por láser de CO2 se utiliza tanto para el marcado en blanco como para el oscuro.
Aplicaciones de marcado láser de CO2 sobre cartón y madera:
- Cartón para bebidas
- Cartel decorativo de madera
- Caja para envíos

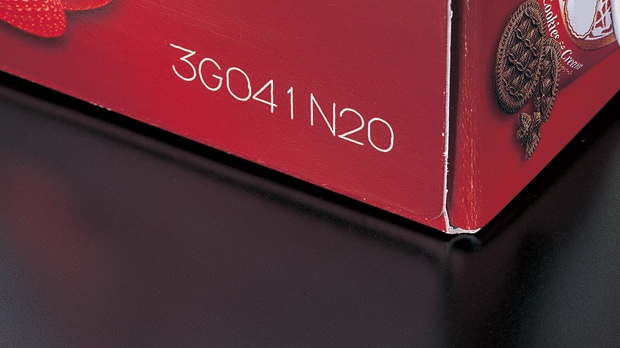

Cajas

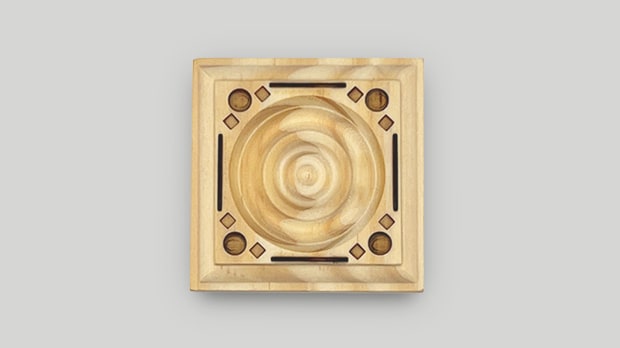

Marca de diseño
Reemplazo de etiquetas de madera
Presentación del producto

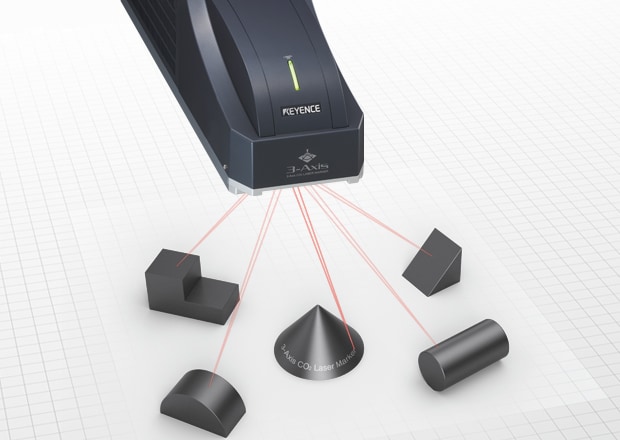

El primer control de 3 ejes del mundo Marcadora láser de CO₂ de 3 ejes de la serie ML-Z
El exclusivo control de 3 ejes de KEYENCE incorporado en la marcadora láser de CO2 ML-Z garantiza un marcado sin distorsiones en todo su campo de visión. Permite ajustar la distancia focal en un rango de 42 mm (1.65″). Esto permite un marcado preciso en piezas 3D y reduce los costos de herramientas. El láser de CO2 ML-Z utiliza el control de 3 ejes para marcar uniformemente sobre objetivos escalonados, inclinados, cilíndricos y cónico, e incluso puede utilizar datos CAD de formas irregulares para trazar su trayectoria focal y mantener el foco.

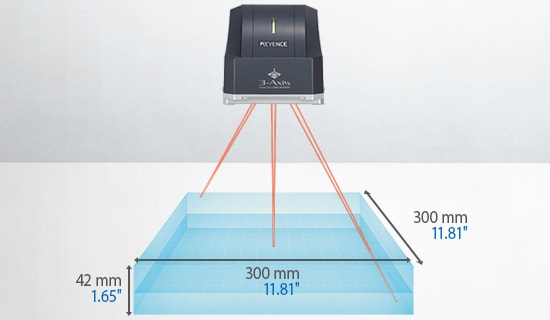

Área de 300 mm (11.81″) de ancho
Los modelos de área amplia del láser de CO2 de la serie ML-Z tienen un área de marcado de 300 x 300 mm (11.81″ × 11.81″), lo que simplifica enormemente los costos de instalación y reduce el tiempo de procesamiento.
Punto del haz variable y desenfoque
La máquina de marcado láser de CO2 ML-Z utiliza el punto focal y el ajuste del punto del haz para marcar varios tipos de caracteres. La variación permite marcar caracteres delgados, gruesos, poco profundos o profundos en el mismo movimiento y permite variar la densidad de potencia para lograr marcas perfectas en una amplia gama de materiales.

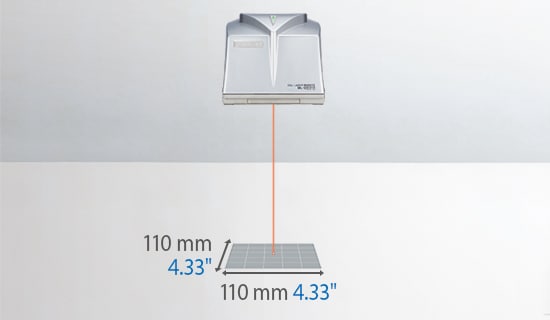

Marcadora láser convencional
Con los modelos convencionales, el marcado se limita a un área fija.
Control de 3 ejes de la serie ML-Z
Con la serie ML-Z, es posible un marcado de alta calidad en un área más amplia mediante el control de 3 ejes.
Mejora de la calidad con láseres finos y de longitud de onda corta
Longitud de onda de 9.3 μm vs. 10.6 μm
Las marcadoras láser de la serie ML-Z cuentan con dos longitudes de onda distintas: 9.3 μm y 10.6 μm. La longitud de onda ligeramente acortada tiene una mayor capacidad de absorción en materiales transparentes como la resina y el vidrio. Como resultado, el modelo de longitud de onda más corta permite un marcado de precisión, un grabado menos profundo y un menor hinchamiento de la superficie.
Tipo de láser fino
Las marcadoras láser de la serie ML-Z también cuentan con diferentes tamaños de punto. Los diámetros del punto más pequeños permiten un marcado más fino y una mayor densidad de potencia, lo que a su vez permite un procesamiento más eficaz, como el corte y la perforación.
Modelo de longitud de onda corta de 9.3 μm 0.37 milésimas de pulg.
Convencional

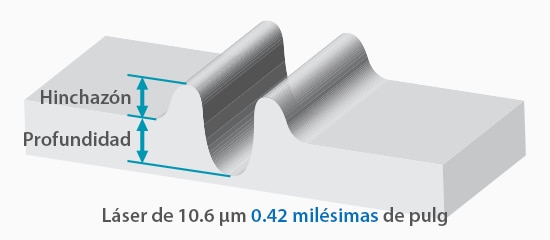

Láser de 10.6 μm 0.42 milésimas de pulg.
Marcado profundo con grandes daños.
ML-Z

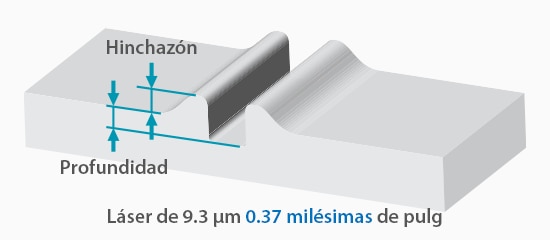

Láser de 9.3 μm 0.37 milésimas de pulg.
Marcado nítido y profundo con un daño mínimo.

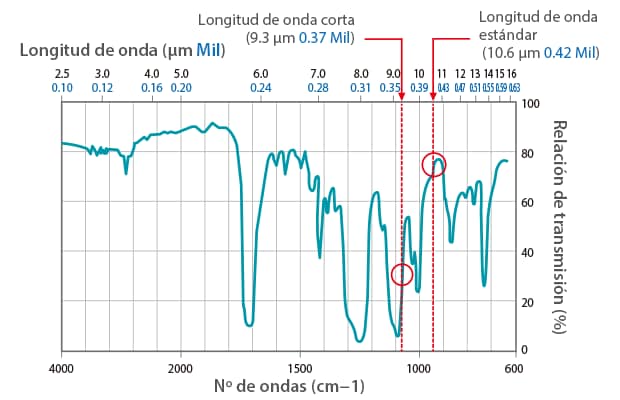

Relación entre la longitud de onda y la relación de transmisión (PET)
La longitud de onda del láser de la serie ML-Z está disponible en dimensiones de 10,6 μm 0.42 milésimas de pulg. así como de 9.3 μm 0.37 milésimas de pulg. acortado para adaptarse mejor a las características de absorción de calor de diversos tipos de resinas. Con una mayor tasa de absorción en la resina, esta longitud de onda más corta permite un marcado más preciso con un grabado menos profundo y menos hinchazón de la superficie.
Modelo de haz fino
Comparado con los modelos estándar, el diámetro del punto láser es menor, lo que permite un marcado aún más fino. El menor diámetro del punto permite una mayor densidad de potencia, lo que a su vez permite un procesamiento más eficiente como el corte y la perforación.

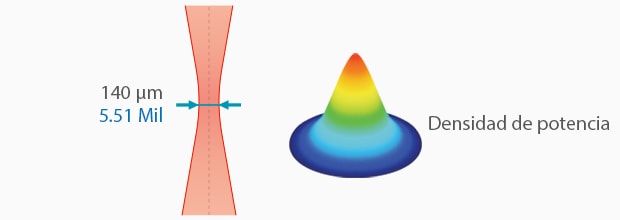

Comparación del diámetro del punto láser y la densidad de potencia
| Modo estándar | Modo de haz delgado | |
|---|---|---|
|
Diámetro del punto
|
Modo estándar
140 μm 5.51 milésimas de pulg.
|

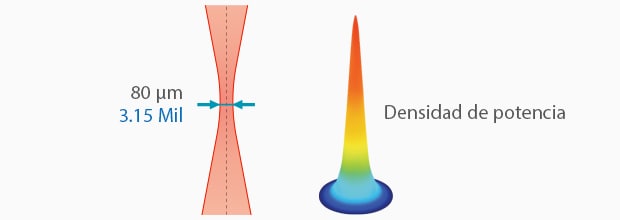

Modo de haz delgado
80 μm 3.15 milésimas de pulg.
|
|
Densidad de potencia
|
Modo estándar
2.0 kW/mm2
|
Modo de haz delgado
6.0 kW/mm2
|
* Estos son valores representativos
Modelo estándar
Modelo de haz delgado
Los modelos de rayo láser delgado proporcionan una mayor densidad de potencia con un diámetro del punto más estrecho.
Presentamos la marcadora láser de CO2 para su proceso de fabricación
¿Procesa cerámica, vidrio, goma o cartón? ¿Busca un proceso de marcado eficaz y preciso con el que los láseres de fibra estándar tienen dificultades? Pruebe la máquina de marcado láser de CO2 de KEYENCE para sus necesidades de corte y marcado.
Nuestro equipo de expertos le ofrece una demostración gratuita, equipos de prueba y asistencia posventa tras la compra. Póngase en contacto con KEYENCE hoy mismo para empezar a procesar con la marcadora láser de CO2 ML-Z.
