Selección de un Sistema de Medición

Selección por Aplicación

Medición de Longitud

Las reglas, cintas métricas y bloques patrón se usan comúnmente para medir la longitud, en los sitios de fabricación. Las escalas largas se utilizan para objetos que miden unos pocos metros de longitud. Para realizar mediciones más precisas, se utilizan instrumentos como los calibradores vernier, comparadores de cuadrante y micrómetros.

Medición de Ángulo

Los transportadores de semicírculo son útiles para mediciones en unidades de grados. Los transportadores de bisel y los comparadores ópticos se utilizan para mediciones en unidades de minutos de arco. Existe un instrumento de medición conocido como barra sinusoidal que sirve para mediciones más precisas en unidades de segundos de arco. Las mediciones en unidades de segundos de arco se pueden realizar también utilizando un medidor de ángulo o un autocolimador.
Las escuadras de ingeniería y los probadores de cuadratura son herramientas disponibles para verificar la perpendicularidad.

Medición de Diámetro de Barreno

Los calibradores vernier se utilizan para medir el diámetro de orificios en los objetos. También hay instrumentos de medición de diámetro interno dedicados.
Los micrómetros de tubo, calibradores de cilindro, instrumentos de medición de diámetros pequeños y calibradores macho, se utilizan para medir objetos en forma de anillo con diámetros grandes. Se utilizan micrómetros electrónicos y micrómetros de aire para realizar mediciones más precisas.
Los instrumentos de medición como los comparadores ópticos, microscopios industriales y sistemas de medición dimensional de imagen, son útiles cuando se necesitan mediciones ópticas precisas.

Medición por Coordenadas

Medición por Coordenadas

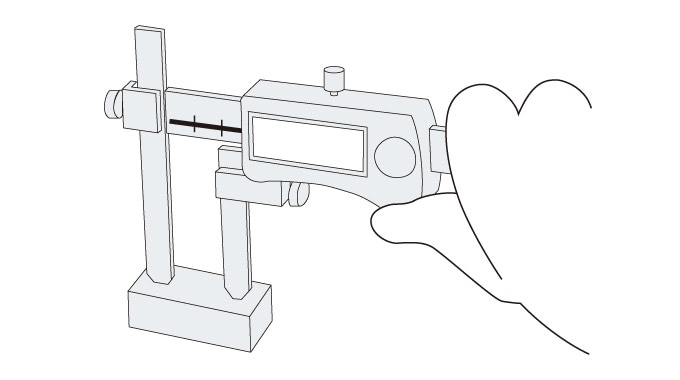

Los calibradores vernier descentrados, calibradores de paso de orificios, calibradores de altura y los de pasador se utilizan para medir coordenadas, como las posiciones de los orificios en las piezas.
Los instrumentos de medición como los comparadores ópticos, microscopios industriales, instrumentos de medición 2D/3D y los sistemas de medición dimensional de imagen, son útiles si se necesitan mediciones ópticas precisas. Los interferómetros ópticos estándar se utilizan para mediciones ultra precisas, como para los semiconductores.
