Tipos y características de los Sistemas de Medición

Comparadores Ópticos

Visión General

Los comparadores ópticos son un tipo de instrumento de medición óptico. El principio de medición es similar al de los microscopios ópticos. El objeto se coloca en la plataforma y se ilumina una luz hacia el objeto desde abajo. Esto hace que el perfil del objeto, o la sombra, se proyecte en la pantalla. Se utiliza un sistema óptico telecéntrico para permitir mediciones precisas.
Los comparadores ópticos se desarrollaron originalmente para inspeccionar los contornos de objetos. Los modelos equipados con funciones de medición aparecieron más tarde. Algunos comparadores ópticos grandes tienen diámetros de pantalla que exceden 1 m.
Las siguientes son algunas ventajas de los comparadores ópticos.

  • Medición sin contacto del objeto.
  • Medición posible incluso para objetos con formas pequeñas o complicadas.
  • A diferencia de los microscopios de medición, no es necesario mirar a través de una lente ocular, lo que hace posible que varias personas realicen observaciones al mismo tiempo.

El uso de comparadores ópticos está muy extendido en la inspección y medición de elementos como los componentes electrónicos y componentes de precisión. Convencionalmente, se requería tiempo y esfuerzo para referenciar los datos y el posicionamiento del objeto.

Construcción y Aplicaciones

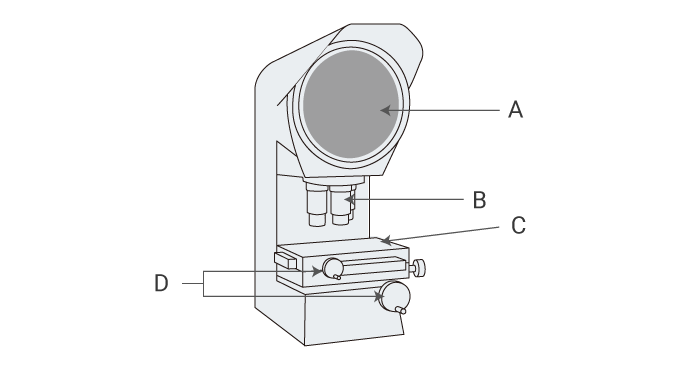

Construcción y aplicación de comparadores ópticos
A
Pantalla de proyección
B
Lente de proyección
C
Plataforma movible
D
Asas de movimiento de plataforma (manivelas X y Y)

Cómo usar un Comparador Óptico

  1. Coloque el objeto en la plataforma.
  2. Coloque la escala en la imagen ampliada proyectada en la pantalla, y luego mida las dimensiones. La plataforma XY se puede utilizar también para medir las dimensiones, de acuerdo a la cantidad de movimiento de la plataforma.
  3. Algunos comparadores ópticos utilizan una escala que se lee al palpar el objeto. Con tales comparadores ópticos, la longitud se lee en una escala entre un par de líneas de lectura.

Precauciones de Manipulación

  • El intervalo de calibración para los comparadores ópticos es de 6 meses a 3 años.

Lo último en Comparadores Ópticos

Los modelos recientes de comparadores ópticos son capaces de medir dimensiones instantáneamente, sin ningún movimiento o enfoque de la plataforma XY, permitiendo la medición de muchos objetos en un corto período de tiempo.

Para obtener más información sobre el último comparador óptico de KEYENCE, capaz de realizar 99 mediciones en 3 segundos, haga clic aquí.
