Microscopios de Medición

Visión General

Los microscopios de medición combinan un microscopio óptico con una base capaz de realizar movimientos precisos para medir objetos. Al igual que con los comparadores ópticos, se utiliza un sistema óptico telecéntrico para permitir mediciones precisas. Las mediciones se pueden realizar sin contacto, por lo que no hay riesgo de dañar el objeto.
Hay diferentes tipos de microscopios de medición disponibles para adaptarse a diferentes aplicaciones. Los ejemplos incluyen los microscopios para fabricantes de herramientas, microscopios de medición para uso de fábrica y microscopios de medición de uso general. Las características de estos microscopios se detallan a continuación.

  • Microscopios para fabricantes de herramientas: originalmente se usaban para medir herramientas; estos fueron los primeros microscopios de medición.
  • Microscopios de medición para uso en fábrica: estos microscopios son adecuados para la medición de piezas procesadas pequeñas y artículos similares.
  • Microscopios de medición de uso general: estos microscopios soportan una gama más amplia de aplicaciones que los microscopios para fabricantes de herramientas y pueden medir objetos grandes.

Construcción y Aplicaciones

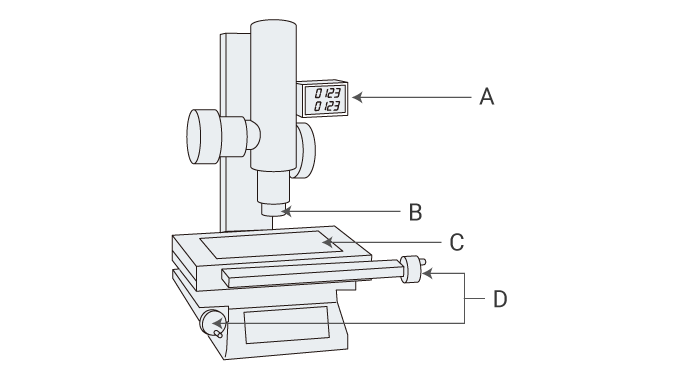

Construcción y aplicaciones de microscopios de medición
A
Visualización de los datos de medición
B
Lente objetivo
C
Plataforma movible
D
Asas de movimiento de plataforma (manivelas X y Y)

Cómo utilizar un Microscopio de Medición

  1. Coloque el objeto en la plataforma.
  2. Al igual que con los microscopios ópticos de propósito general, someta el objeto a luz transmitida o reflejada, y luego alinear el borde de la sombra con las líneas de referencia para realizar la medición. Emplee una iluminación diferente (como de contraluz o coaxial) dependiendo del objeto.
  3. Los valores medidos se pueden emitir como varios tipos de datos CAD.

Precauciones de Manipulación

  • Al igual que con los microscopios de uso general, los de medición deben utilizarse en un entorno libre de polvo. El soporte sobre el cual está instalado el microscopio de medición, debe estar también nivelado y libre de oscilaciones.
  • Después del uso, cubra el microscopio de medición para evitar que se adhiera polvo a él.
  • El intervalo de calibración para los microscopios de medición es de 1 a 3 años.

Lo último en Microscopios de Medición

Los modelos recientes de microscopios de medición son capaces de medir las dimensiones instantáneamente, sin ningún movimiento o enfoque de la plataforma XY, lo que permite la medición de muchos objetos en un corto período de tiempo.
