MMCs Ópticas

Visión General

Una MMC óptica, similar a los comparadores ópticos y microscopios de medición, es un instrumento sin contacto que utiliza imágenes para realizar mediciones.
Las MMCs ópticas también se conocen como máquinas de medición de imágenes CNC, donde "CNC" es una abreviatura de Computer Numerical Control. Como su nombre lo indica, estas máquinas utilizan la tecnología de procesamiento de imágenes para realizar mediciones automáticas, que son rápidas y altamente precisas. A medida que la automatización de fábricas en los sitios de fabricación ha progresado constantemente, también lo ha hecho el rápido desarrollo de estos instrumentos de medición.
Las MMCs ópticas son altamente valoradas, no sólo por sus mediciones de alta precisión, sino también por su capacidad para verificar si hay piezas defectuosas en las líneas de fabricación. Los modelos recientes utilizan cámaras CCD de alta precisión para permitir la observación de imágenes a color. Al mismo tiempo, la evolución del software asociado ha hecho posible realizar diversas detecciones de borde y facilitar cálculos complicados.

Construcción y Aplicaciones

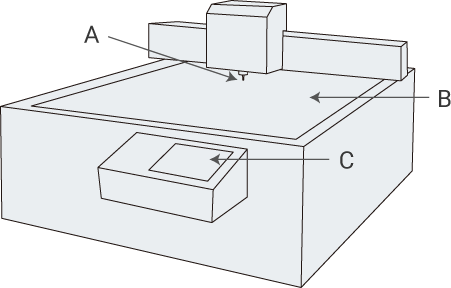

Construcción y aplicaciones de un CMM óptico
A
Cámara CCD
B
Plataforma para colocar el objeto
C
Panel de control

Cómo usar un CMM Óptico

  1. Lleve el objeto de medición al laboratorio de metrología por lo menos 5 horas antes de su medición, para permitir que éste se ajuste a la temperatura ambiente (generalmente 20°C (68°F)). Esto evitará errores debido a la expansión térmica.
  2. Coloque el objeto en la plataforma y escanéelo para capturar la imagen que se usará para detectar los bordes.
  3. Algunos modelos también pueden realizar mediciones auxiliares, utilizando luz láser o una sonda táctil.
  4. Los valores medidos se pueden emitir como varios tipos de datos CAD.

Precauciones de Manipulación

  • Use una tabla de calibración para verificar periódicamente la precisión del enfoque automático y otros factores de rendimiento.
