Tipos y características de los Sistemas de Medición

Máquinas de Medición por Coordenadas

Visión General

Convencionalmente, se hacían las mediciones visualmente empleando un comparador óptico o un microscopio de medición. Esto requería experiencia y habilidad para operar los instrumentos, así como tiempo para lograr la medición real.
Por otro lado, una máquina de medición por coordenadas mide la altura, ancho y profundidad del objeto, utilizando tecnología de procesamiento de imágenes. Conjuntamente, tales máquinas pueden medir automáticamente el objeto, registrar los datos medidos y obtener valores especiales, mediante el uso de varios cálculos.
Las máquinas de medición por coordenadas pueden ser modelos de contacto, conocidos como sondas táctiles, que usan un objeto esférico al realizar las mediciones, o modelos sin contacto, que utilizan otros métodos, como los láseres. Algunos modelos diseñados para la industria automotriz pueden incluso medir objetos de más de 10 metros de tamaño.
Una aplicación ejemplo es medir la diferencia entre un objeto y el diagrama de su molde, como aquellos que se usan con las piezas de automóviles y para los objetos 3D, tales como piezas mecánicas. Tras la reciente expansión de las impresoras 3D, existe una nueva tendencia hacia la medición de las dimensiones de las piezas existentes y las estándar, con una máquina de medición por coordenadas, y la creación de prototipos basados en estos datos con una impresora 3D.

Construcción y Aplicaciones

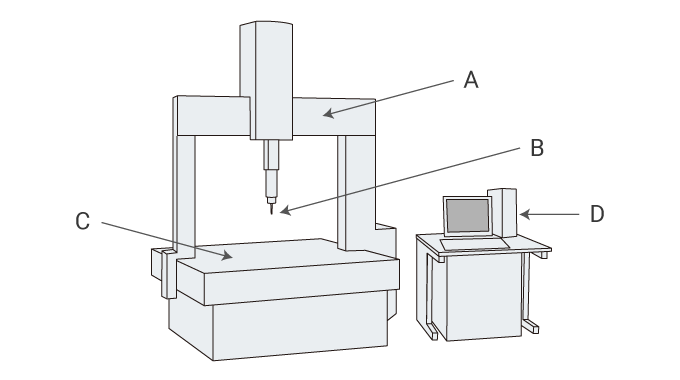

Construcción y aplicaciones de una máquina de medición por coordenadas
A
Puente móvil
B
Sonda de disparo
C
Plataforma
D
Controlador

Cómo utilizar una Máquina de Medición por Coordenadas

  1. Lleve el objeto de medición al laboratorio de metrología por lo menos 5 horas antes de su medición, para permitir que éste se ajuste a la temperatura ambiente (generalmente 20°C (68°F)). Esto evitará errores debido a la expansión térmica.
  2. Realice las mediciones siguiendo el procedimiento de manejo de la máquina.
  3. Los datos medidos se pueden importar a una PC donde se pueden usar como datos 3D-CAD.

Precauciones de Manipulación

  • Aunque algunos modelos pueden realizar mediciones del orden de 0.1 μm, el uso y manejo correctos son vitales para la precisión de la medición.
  • Verifique que las partes móviles se muevan horizontal y verticalmente durante el uso. Además, use un estándar de medición o un objeto similar para verificar errores de indicación.
  • Para realizar mediciones precisas, es fundamental permitir que la temperatura del objeto se ajuste a la temperatura ambiente en el laboratorio de metrología. De manera alternativa, deben configurarse los parámetros de medición para corregir cualquier diferencia de temperatura.
  • Para las sondas de contacto, es importante asegurarse de que éstas hagan contacto con el objeto a una velocidad constante durante la medición.
  • El intervalo de calibración para las máquinas de medición por coordenadas es de 6 meses a 2 años.
