Soldadura MAG
En esta página se presenta la soldadura MAG, examinando los campos en los que se utiliza la soldadura MAG, los tipos de gas de protección y los hilos de soldadura utilizados, así como las características de las máquinas de soldadura MAG. También se explican las distintas subcategorías de gases de protección de la soldadura MAG.
La soldadura MAG (Metal Active Gas) es un tipo de soldadura por arco que utiliza un gas activo (dióxido de carbono [CO2] o una mezcla de gas de argón y CO2). El proceso también se denomina soldadura por arco de CO2 o soldadura de CO2. Este proceso se utiliza generalmente para la soldadura automática o semiautomática de metales ferrosos. No es adecuado para metales no ferrosos, como el aluminio, debido a la reacción química del CO2.
La soldadura MAG automática o semiautomática utiliza un hilo de soldadura enrollado como electrodo en lugar de la varilla de soldadura utilizada en la soldadura por arco de metal protegido (soldadura por arco manual).
El hilo enrollado se enlaza a la unidad de alimentación del hilo y se envía automáticamente a la punta de la antorcha mediante un rodillo de alimentación que es accionado por un motor eléctrico. El hilo se energiza cuando pasa a través de la punta de contacto que lo sostiene.
Se produce un arco entre el hilo y el material base, que funde el hilo y el material base simultáneamente para soldarlos. Durante el proceso, el gas de protección se suministra a través de una boquilla en el área de soldadura y sus alrededores para proteger el arco y el baño de soldadura de la atmósfera. Para el gas de protección se utiliza gas CO2, una mezcla de gas de argón y CO2, o una mezcla de gas de argón con un pequeño porcentaje de oxígeno.
En comparación con la soldadura por arco de metal protegido, la velocidad de deposición a la que el electrodo se convierte en el metal de soldadura es más rápida, lo que aporta la ventaja de una alta eficiencia de trabajo debido a la profunda penetración del material base. Hay otras ventajas importantes, como que el metal de soldadura es de alta calidad y que la instalación de la antorcha de soldadura en un robot permite una soldadura automatizada.

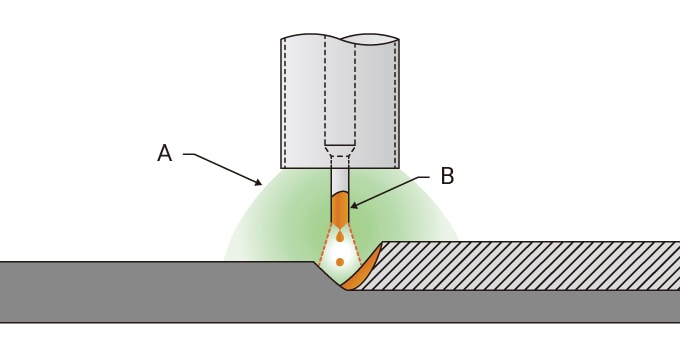

- Mezcla de gas Ar + CO2
o gas CO2 - Electrodo de alambre sólido
Una máquina de soldadura MAG semiautomática se compone principalmente de lo siguiente:
- Fuente de alimentación de soldadura
- Unidad de alimentación de alambre
- Soplete de soldadura
- Cilindro de gas
El alambre tiene que ser alimentado a una velocidad constante desde la unidad de alimentación. En consecuencia, se utiliza generalmente un suministro de electricidad característico de voltaje constante como la fuente de alimentación de soldadura. La unidad de alimentación de alambre es del tipo de alimentación a velocidad constante.

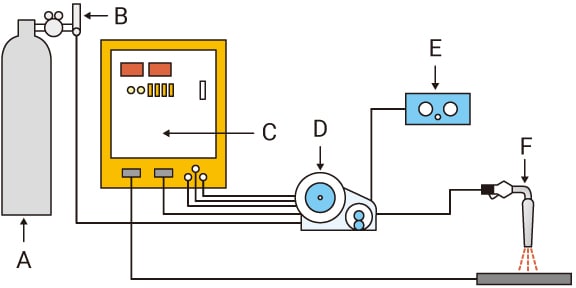

- Cilindro de gas
- Controlador de flujo de gas
- Fuente de alimentación de soldadura
- Unidad de alimentación de alambre
- Caja del controlador remoto
- Soplete de soldadura

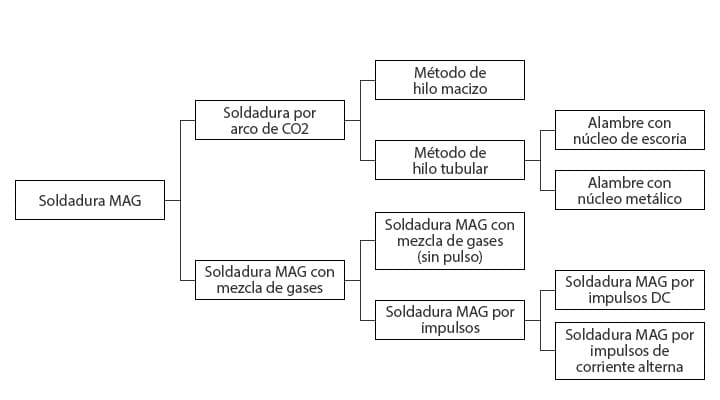

La soldadura MAG puede clasificarse según el gas de protección o el tipo de hilo de soldadura.
En lo que respecta a los hilos de soldadura, los alambres macizos tienen una sección transversal formada totalmente por el mismo material. Los alambres para el acero al carbono tienen un revestimiento de cobre en su superficie para mejorar la resistencia a la oxidación y la conductividad eléctrica. Los alambres macizos sin revestimiento de cobre ofrecen ventajas como arcos estables y un fácil mantenimiento del interior de la antorcha de soldadura.
Los alambres con núcleo de fundente contienen un núcleo de fundente dentro del mismo. Ofrecen ventajas como arcos estables, menos salpicaduras y buen aspecto del cordón de soldadura.
Además de los anteriores, existen alambres con núcleo de escoria y alambres con núcleo de metal. Los primeros se caracterizan por una tasa de deposición rápida y los segundos por una menor formación de escoria.
