Unidades de iluminación LED Equipos periféricos para sistemas de visión Serie CA-D

Controladores de Iluminación Potencia y control de las fuentes de iluminación LED.
CA-DC

Fuentes de alimentación que habilitan la capacidad total de las luces

Tipo de construcción sin cableado

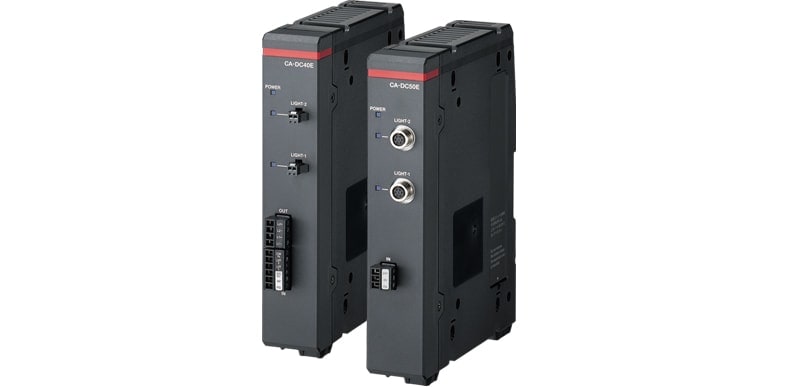

CA-DC40E/DC50E (para XG-X, CV-X400/X300), CA-DC60E (para XG-X2000, CV-X400)
CA-DC21E, CA-DC30E (para XG, CV-X200/X100)

Mínimo cableado

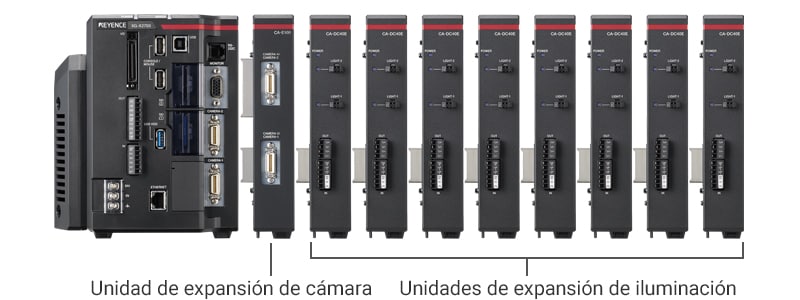

Los controladores de iluminación LED pueden ser conectados directamente a los sistemas de visión compatibles, con una cantidad mínima de cableado. El controlador permite manipular la iluminación directa y la luz estroboscópica con entradas de disparo de captura de imagen, sin la necesidad de un PLC. Hasta 8 unidades de expansión de iluminación* se pueden conectar a un solo sistema de visión, lo que permite que se controlen hasta 16 luces sin cableado.

  • *CA-DC40E. Se pueden instalar hasta 2 unidades de cada CA-DC50E/ DC60E de 8 unidades en total.

Problemas con los sistemas de cable convencionales

  • Para controlar 4 controladores de iluminación, se necesitan 32 unidades de E/S y 32 cables, lo que significa más horas-hombre y un aumento en los costos.
  • La intensidad del controlador de iluminación se debe sincronizar con el control de cambio de tipo de objeto para el sensor de imagen.
  • Debido a que para cada luz se especifica la intensidad, el tener múltiples tipos aumenta el trabajo necesario para configurar el control.

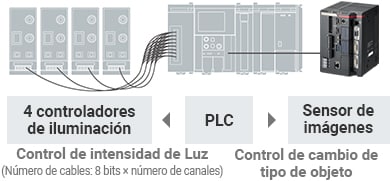

PLC | [4 controladores  de iluminación] Control de intensidad de Luz (Número de cables: 8 bits × número de canales) / [Sensor de imágenes] Control de cambio de tipo de objeto

Iluminación estroboscópica

La iluminación LED es la norma para los sistemas de visión, gracias a sus características de flexibilidad y larga vida. Sin embargo, debido a un cableado y secuenciación complejos, el rendimiento de conmutación rápida de los LED puede no ser maximizada, y la luz se deja continuamente encendida. La Serie CA-DC habilita automáticamente el efecto estroboscópico de fuentes de luz por defecto, sin necesidad de cableado o programación compleja. Esto resulta en una vida de servicio significativamente más larga.

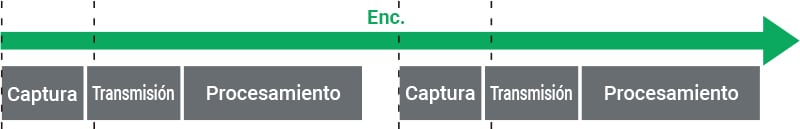

Iluminación continua (incluye el tiempo encendido desperdiciado)

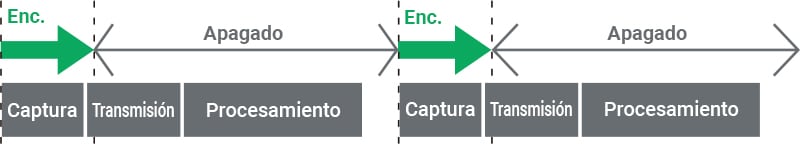

Iluminación estroboscópica

Se reduce significativamente el tiempo de encendido, alargando la vida útil diez veces.
