Unidades de iluminación LED Equipos periféricos para sistemas de visión Serie CA-D

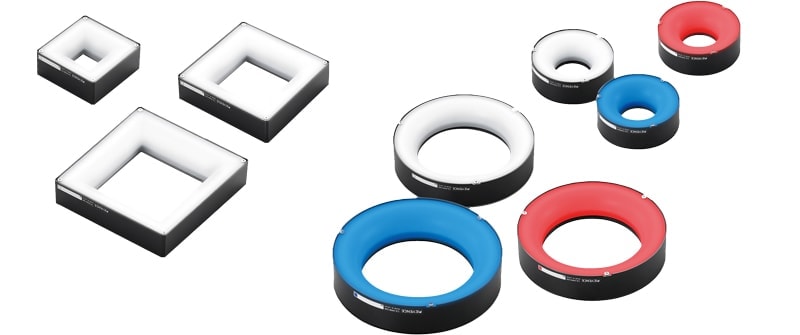

Iluminación multi ángulo (anular/cuadrada) Combina las ventajas de la luz anular, de domo y de bajo ángulo en un solo equipo
CA-DRxM/CA-DQWxM

Iluminación uniforme equivalente a la iluminación de domo

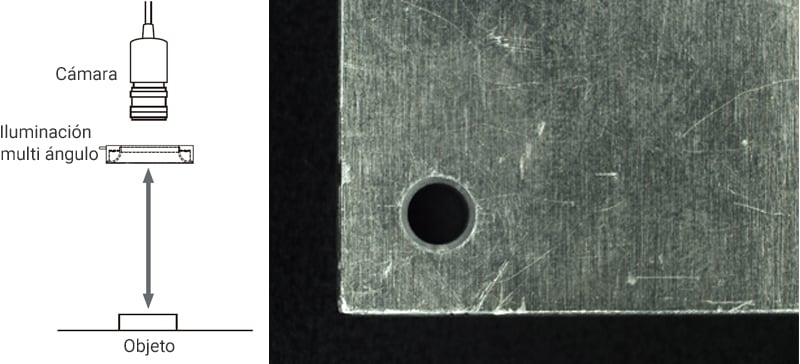

Cuando la LWD es distante

LWD: 150 mm 5.91"

Cuando la distancia entre la luz y el objeto es grande, la luz difusa ilumina todo el objeto. Esto crea un efecto de iluminación uniforme, sin irregularidades, similares a cuando se utiliza una fuente de luz de domo.

Iluminación de borde equivalente a la iluminación de bajo ángulo

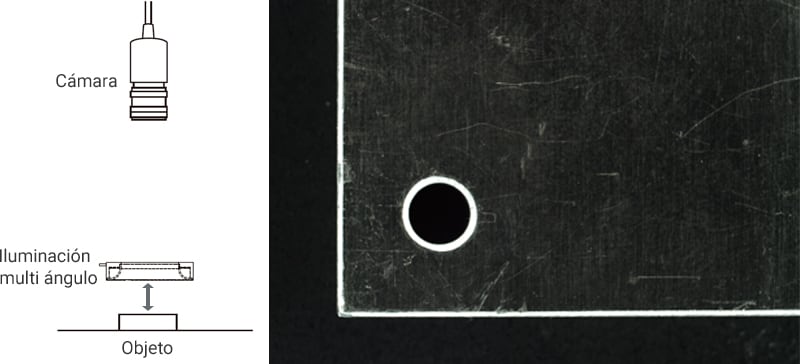

Cuando la LWD es cercana

LWD: 10 mm 0.39"

Cuando la distancia entre la luz y el objeto es corta, la luz emitida en un ángulo bajo se refleja directamente de vuelta a la cámara. Esto hace que los bordes del objeto sobresalgan, creando un efecto similar al uso de una fuente de luz de ángulo bajo.

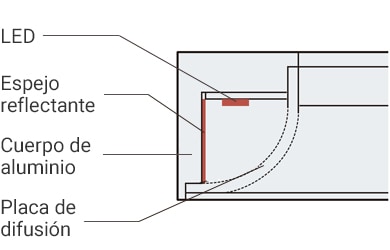

Montaje de LEDs de alta potencia

Dado que hay bastantes LEDs dentro, se genera una iluminación de alta intensidad.

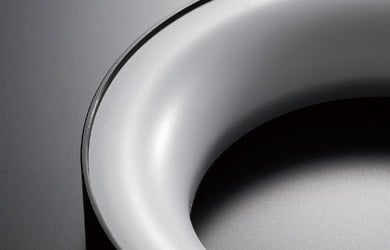

Placa de difusión con acabado mate

Para obtener el máximo efecto de difusión, toda el área de la placa de difusión tiene un acabado mate.

Aplicaciones

Interior de una tapa de plástico

Con iluminación estándar

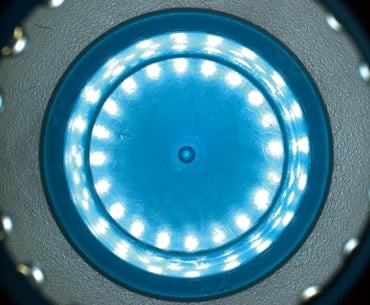

La cámara advierte la reflexión/huella del LED.

Con iluminación de multi-ángulo (anular)

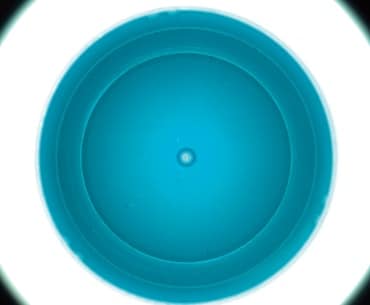

Se irradia luz difusa multi ángulo sobre la superficie interior para generar una iluminación uniforme.

Inspección de BGA/bolas de soldadura

Con iluminación estándar

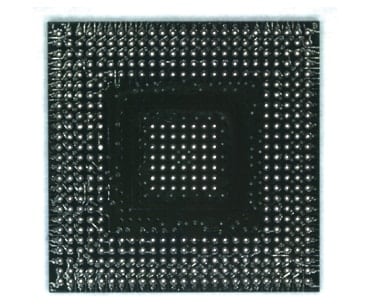

Debido a las diferencias en la forma y tamaño de las bolas de soldadura, su apariencia es inconsistente.

Con iluminación de multi-ángulo (cuadrada)

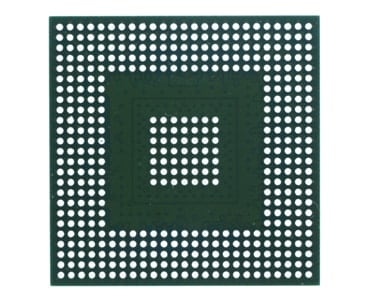

La luz difusa multi ángulo produce una iluminación consistente sobre todas las bolas de soldadura y una imagen más brillante en general.
