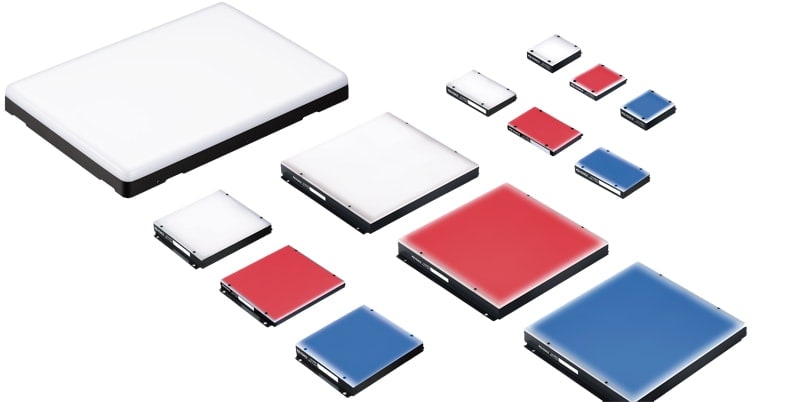

Unidades de iluminación LED Equipos periféricos para sistemas de visión Serie CA-D

Iluminación de fondo Adición de un modelo grande del tamaño de una hoja de papel A4
CA-DS

Técnicas de iluminación con luz de fondo

La iluminación frontal estándar puede producir un contraste inconsistente y pobre, de las características de un objeto debido a su forma, color y acabado superficial. El uso de una luz de fondo asegura la transmisión de la luz a través del objeto hacia la cámara. Si el objeto es opaco, se genera una silueta creando un fuerte contraste y contorno para una inspección estable. Incluso si la muestra es transparente puede presentar un rango de densidades (tales como materiales en capas o líquido en una botella). Aun así se puede lograr un contraste a partir de los cambios de absorción y transmisión de la luz por el objeto.

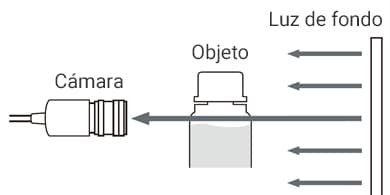

Acomodo de cámara e iluminación

Adición de un modelo grande del tamaño de una hoja de papel A4

Se ha añadido a la línea un modelo grande del tamaño de una hoja de papel A4.

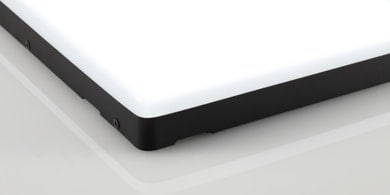

La luz se emite hasta el borde de la unidad, lo que hace posible instalarla con un espacio mínimo necesario en términos de área de iluminación.

Moldear especialmente la placa de difusión hace que sea posible emitir luz justo hasta el borde de la placa de difusión.

Aplicaciones

Regleta de pines conectores

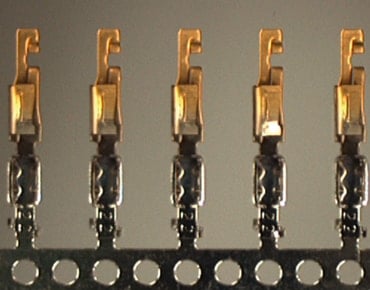

Con iluminación estándar

Algunos puntos del borde no son claros y se funden con el fondo.

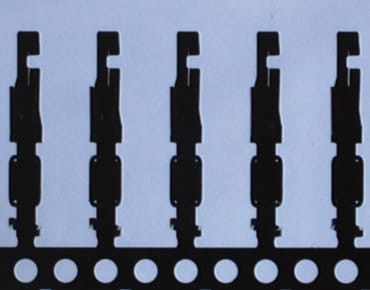

Con iluminación de fondo

Los complicados contornos y puntos de borde se muestran claramente con gran nitidez.

Detección de defectos de envoltura retráctil

En este ejemplo de aplicación, la iluminación se utiliza como una luz especular con una gran área de iluminación.

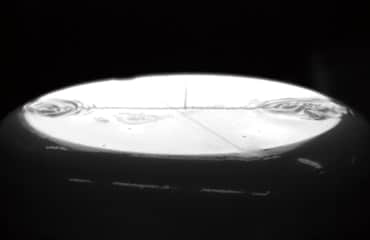

Producto aceptado

La cámara no se ve afectada por el fondo, y la envoltura retráctil aparece plana.

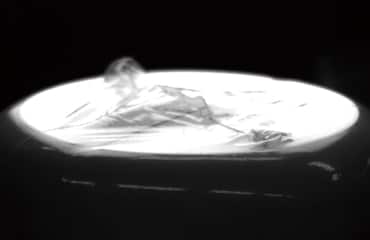

Producto defectuoso

La parte sobresaliente proyecta una sombra que se puede detectar.
