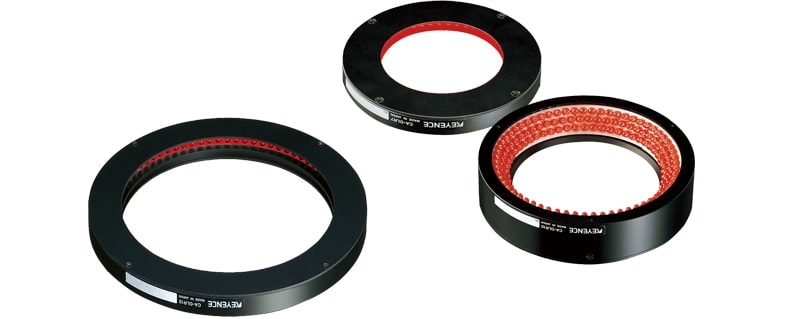

Iluminación de ángulo bajo LEDs opuestos con un ángulo de incidencia muy plano para crear una iluminación de bajo ángulo
CA-DLR
Aplicación
Superficie/astilladuras en el borde
Típicamente, los defectos de la superficie y de los bordes son difíciles de detectar mediante la iluminación estándar, ya que hay poco cambio de contraste. La luz de bajo ángulo destaca los cambios físicos en el objeto, haciendo posible la detección.
Técnicas de iluminación con luz de ángulo bajo
La iluminación de bajo ángulo irradia luz directa con un pequeño ángulo sobre el objeto. Típicamente la inspección del borde de un objeto o sus defectos físicos superficiales son difíciles de detectar con iluminación directa estándar. Dado que la dirección de la luz es casi paralela a la superficie, cualquier cambio de altura en la misma desvía la trayectoria normal de la luz hacia la cámara, destacando por consiguiente el cambio.

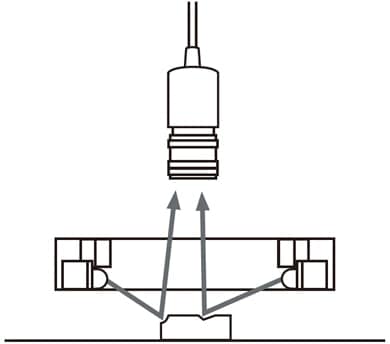

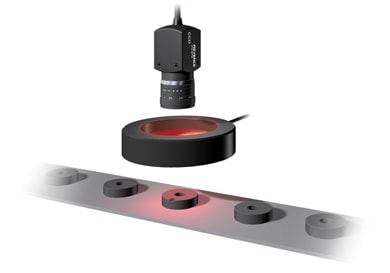

Acomodo de cámara e iluminación
Aplicación
Borde astillado

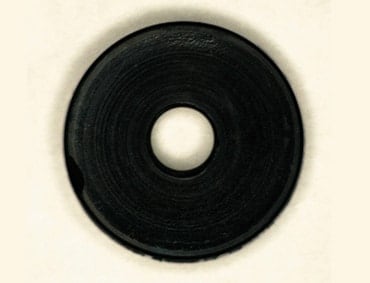

Con iluminación estándar

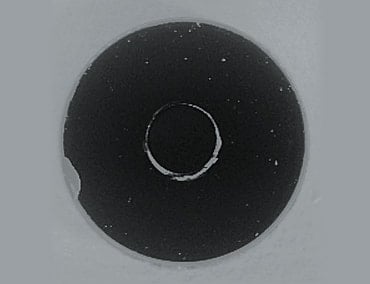

Con iluminación de ángulo bajo
Labio de botella no uniforme

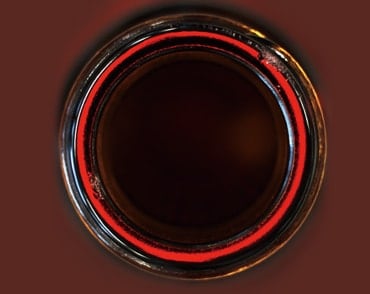

Con iluminación estándar

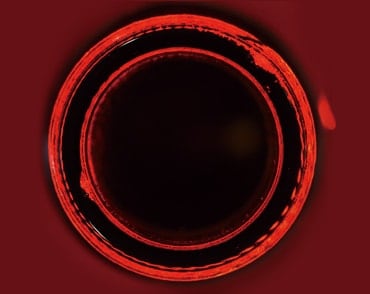

Con iluminación de ángulo bajo
