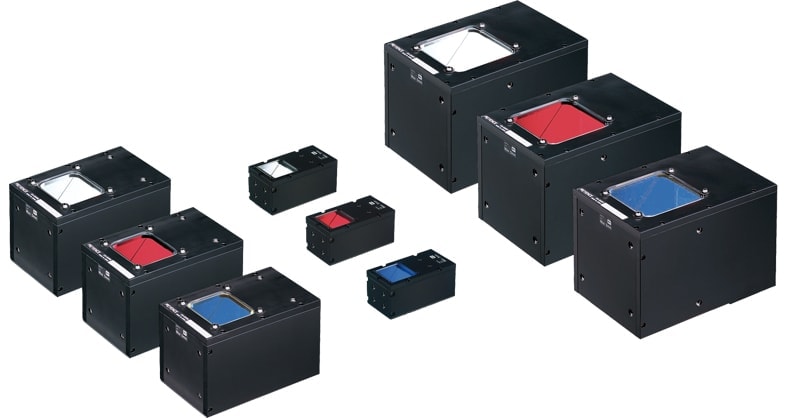

Unidades de iluminación LED Equipos periféricos para sistemas de visión Serie CA-D

Iluminación coaxial La iluminación coaxial emite luz sobre el mismo eje de visión de la cámara y el lente.
CA-DX

Técnicas de iluminación con luz coaxial

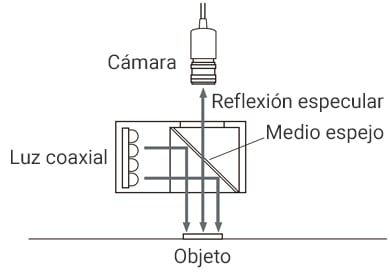

La iluminación coaxial transmite luz desde un costado a un espejo a medio camino. El espejo refleja la luz sobre el objeto. Se permite que la luz especular reflejada en el objeto pase de vuelta hacia la cámara, mientras que la luz difusa se repele. Esto a su vez provoca un contraste en los puntos de borde del objeto. Además, entre más lejos esté la iluminación del objeto mayor será el rechazo de la luz difusa, creando un mayor contraste y definición de la imagen.

Acomodo de cámara e iluminación

Aplicación

Pieza prensada

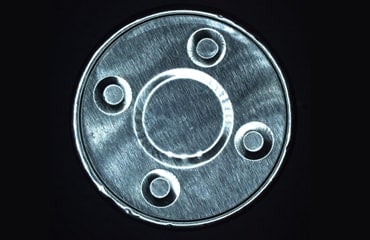

Con iluminación estándar

Los bordes no son claros, ya que la cámara recibe luz difusa y especular.

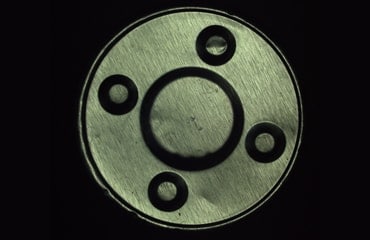

Con iluminación coaxial

Las zonas hundidas difuminan la luz por lo que aparecen oscuras, dejando que los bordes se identifiquen fácilmente.

Cabeza de tornillo

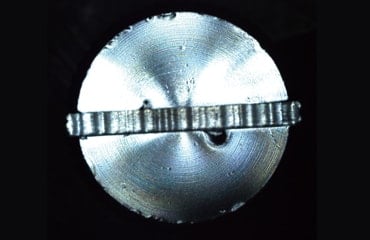

Con iluminación estándar

Varios componentes de luz se reflejan en todos las direcciones causando imágenes inconsistentes de pieza en pieza.

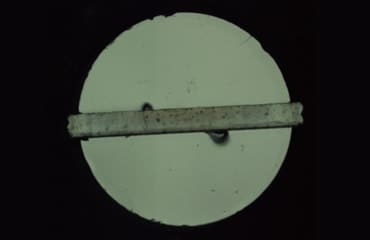

Con iluminación coaxial

El cambio de curvo a plano se identifica claramente, y la zona plana queda bien resaltada para la cámara.

Partes de metal procesadas

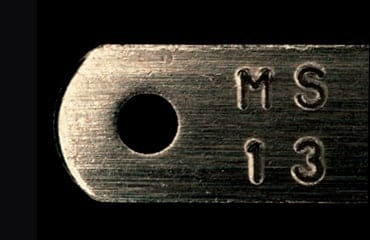

Con iluminación estándar

El marcado no es claro.

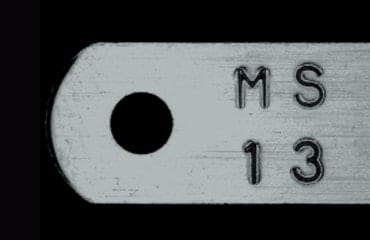

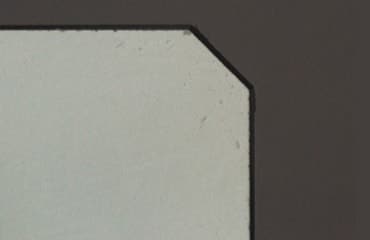

Con iluminación coaxial

Los bordes de la marca están claramente definidos.

Glass parts

Con iluminación estándar

La reflexión especular hace que aparezcan luces en la superficie del vidrio.

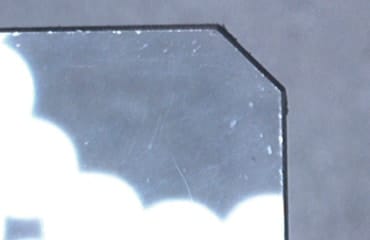

Con iluminación coaxial

Una iluminación uniforme es posible.
