Unidades de iluminación LED Equipos periféricos para sistemas de visión Serie CA-D

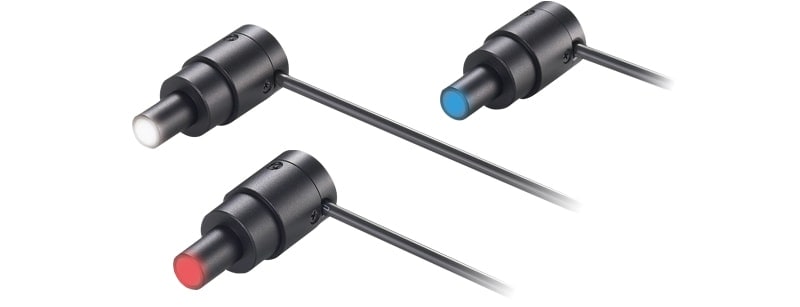

Iluminación de punto La iluminación LED de punto ahorra espacio, distancia de fibra y alumbra un punto/área específico.
CA-DP

Aplicación

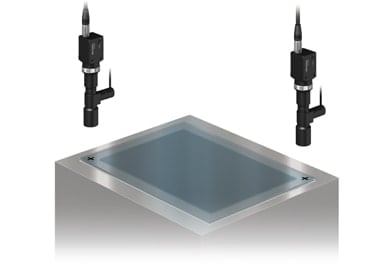

Alineación de placas de vidrio

El uso de la luz de punto CA-DP en combinación con un lente macro, permite una detección clara de marcas de registro trazadas para una alineación consistente.

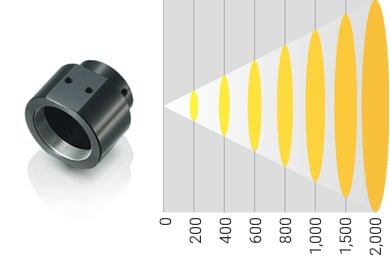

Ejemplos de combinaciones con el adaptador de lentes de montaje C para iluminación de punto (OP-87896)

La colocación de un adaptador de lente de montaje C (OP-87896) a la punta de una luz de punto, hace posible una mayor variedad de aplicaciones.

Vertical axis: Spot diameter/Horizontal axis: LWD
La combinación con un lente, permite una iluminación de punto muy uniforme y clara.

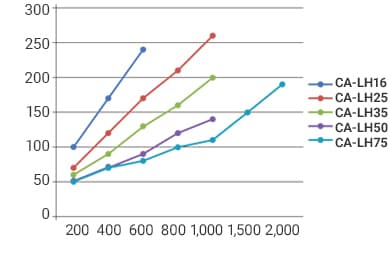

Vertical axis: Spot diameter/Horizontal axis: LWD/Unit: mm
La gráfica representa el intervalo en el que la luz de punto se puede utilizar con brillo óptimo. Compruebe de antemano si el brillo es suficiente para la aplicación.

La combinación con un lente telecéntrico permite utilizar la luz de punto como una fuente de luz colimada.

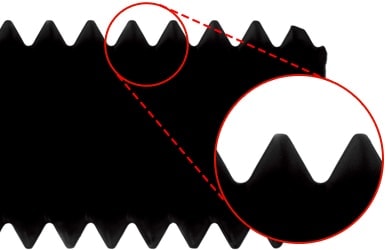

Imagen con luz telecéntrica

Se puede obtener una imagen nítida en la que no hay luz envolvente.

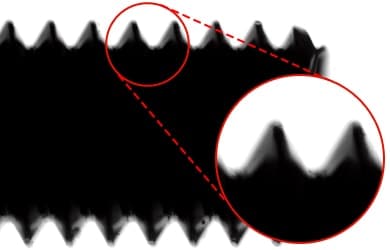

Imagen con lente normal

Los bordes no son claros debido a la luz reflejada por la superficie del tornillo.
