Requisito de envolvente

El requisito de envolvente significa que la dimensión máxima (o mínima) permitida para una pieza, debe estar dentro (o fuera) del mismo rango que la dimensión máxima (o mínima). Especifica que la superficie de una sola característica dimensional (superficie cilíndrica o característica establecida por dos superficies planas opuestas paralelas) no debe violar la envolvente de forma perfecta imaginaria (geométricamente ideal), en la dimensión de material máximo.

Característica dimensional

“Característica dimensional” es la forma geométrica definida por dimensiones de tamaño, como la longitud y el ángulo. Los ejemplos de características dimensionales incluyen formas cilíndricas y esféricas, así como dos planos opuestos. Dado que la característica está definida por las dimensiones de tamaño, el tamaño general cambia junto con las dimensiones.
Las partes del objeto para la tolerancia geométrica dependen de la posición donde se dibuja la línea de indicación. En los siguientes dibujos, p.ej., en función de dónde están las líneas de indicación, las líneas centrales y las generatrices para la rectitud en la misma forma pueden o no indicar una característica dimensional.

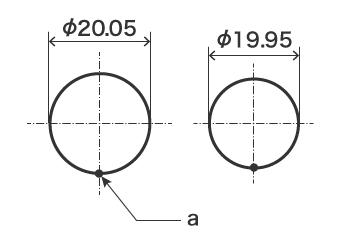

No es una característica dimensional
No es una característica dimensional
a
Parte del objeto para tolerancia geométrica

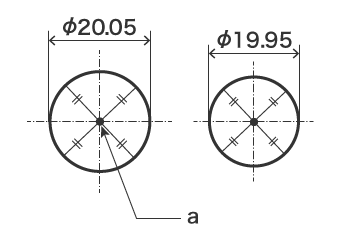

Característica dimensional
Característica dimensional
a
Parte del objeto para tolerancia geométrica

Dimensión de material máximo (MMS)

Esto determina la condición máxima del material (MMC) de una característica. La condición de material máximo es un estado de la característica extraída en consideración, donde la característica dimensional se encuentra en el límite de tamaño, donde el material de la característica alcanza su máximo en todas partes, p.ej., diámetro mínimo del agujero y diámetro máximo del eje. En resumen, la dimensión de material máximo es lo que define la condición de material máximo de una característica.

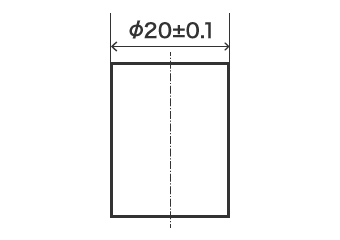

Dimensión de material máximo (MMS) de un eje (convexo)
Dimensión de material máximo (MMS) de un eje (convexo)
Φ20.1

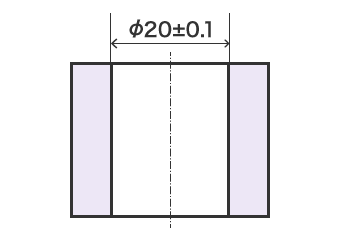

Dimensión de material máximo (MMS) de un eje (cóncavo)
Dimensión de material máximo (MMS) de un eje (cóncavo)
Φ19.9

Envolvente de forma perfecta

Esto significa que la zona perfecta, hecha en condición de material máximo para la tolerancia dimensional indicada en el dibujo, y el objeto deben existir dentro de la zona de dimensión de material máximo.

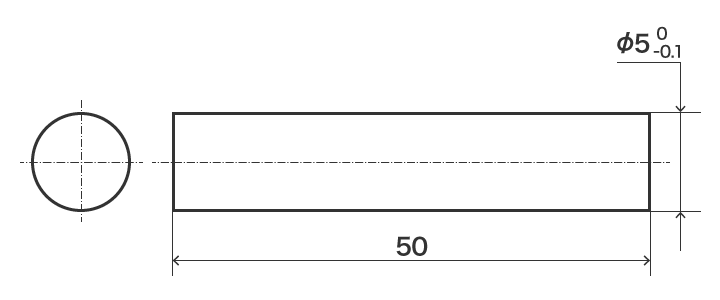

Indicación de dibujo
Indicación de dibujo

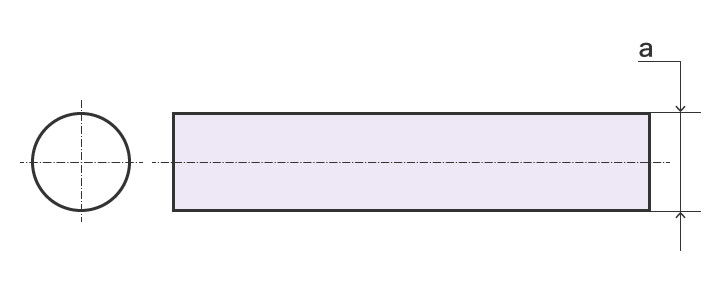

Envolvente de condición perfecta
Envolvente de condición perfecta
a
Φ5.0 (dimensión de material máximo)

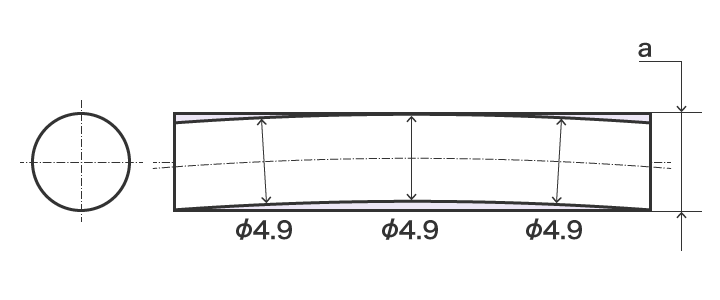

Característica que no supera la envolvente de condición perfecta
Característica que no supera la envolvente de condición perfecta
a
Φ5.0 (dimensión de material máximo)

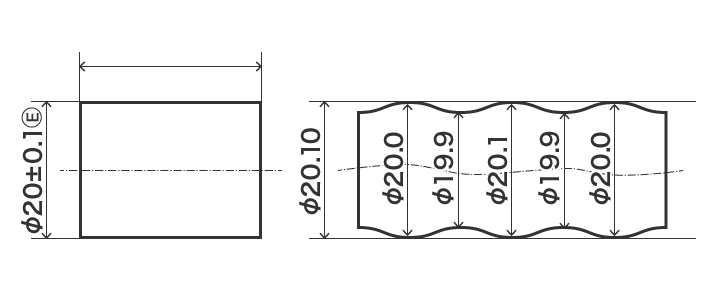

¿Qué es ?

Para aplicar el requisito de envolvente a una dimensión, escriba después de la tolerancia dimensional. “E” significa “envolvente”, y este símbolo indica que si una parte conforme a la tolerancia dimensional está dentro de la envolvente de forma perfecta, que tiene la dimensión de material máximo, la parte cumple este requisito. Si no, la parte no logra cumplir con el requisito.

¿Qué es E?
