¿Qué es una zona de tolerancia proyectada?

La zona de tolerancia proyectada se aplica a la protuberancia de una característica. En la mayoría de los casos, la zona a la que se aplica la tolerancia geométrica se limita al rango de la característica especificada en el dibujo. En contraste con esto, las indicaciones que usan la zona de tolerancia proyectada, pueden especificar una zona virtual para la parte de acoplamiento de la característica especificada.

Anotación de zona de tolerancia proyectada

Para indicar la zona de tolerancia proyectada que se aplica al rango de la parte de acoplamiento, escriba después del valor de la longitud de la protuberancia en el marco de control de características.

Anotación de zona de tolerancia proyectada

Ejemplo de especificación de zona de tolerancia proyectada

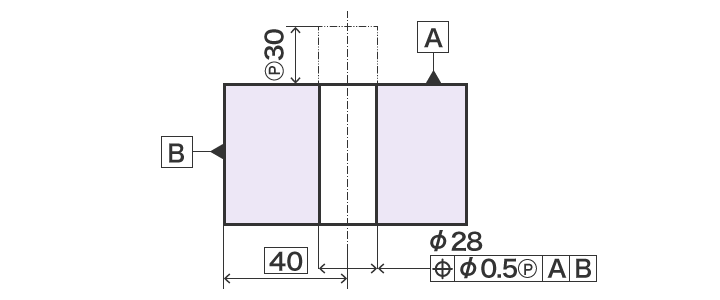

A continuación se muestra una indicación de muestra que especifica que “el centro del eje de diámetro de 28 mm en el espacio virtual, debe estar dentro de un cilindro de diámetro de 0.5 mm, en toda la longitud de la protuberancia de 30 mm del cilindro de diámetro de 28 mm, cuyo eje se encuentra a 40 mm de la referencia B y perpendicular a la referencia A”. La protuberancia se indica mediante una línea punteada de dos puntos.
Esta indicación permite la fabricación de piezas con garantía de ajuste, siempre que sus especificaciones estén dentro de la tolerancia.

Ejemplo de especificación de zona de tolerancia proyectada
