Tolerancia de descentrado (desviación de descentrado)

La tolerancia de descentrado es una tolerancia geométrica que especifica la fluctuación de descentrado de la característica de un objeto, cuando el objeto (parte) se gira sobre un eje (línea recta especificada). Siempre es necesario una referencia para indicar la tolerancia de descentrado; como tal, es una tolerancia geométrica para las características relacionadas con las referencias.

Descentrado circular

Descentrado circular

El descentrado circular especifica el descentramiento de cualquier parte de una circunferencia, cuando se rota una pieza.
Para cumplir con el requisito de descentrado circular, el descentrado del valor medido cuando se rota la pieza, debe estar dentro del rango especificado.

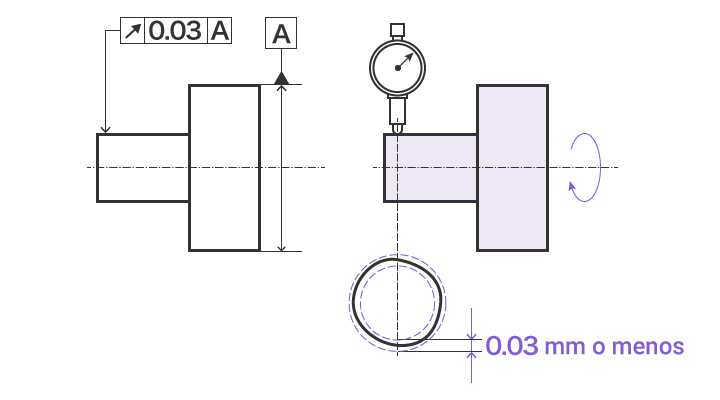

Indicación de muestra
Descentrado circular
Explicación de los dibujos
El descentrado de la superficie cilíndrica en la dirección radial, indicada por la flecha de indicación, no debe superar los 0.03 mm en ningún plano de medición perpendicular a la línea del eje de referencia, cuando el objeto se gira una vez en la línea del eje de referencia.

Descentrado total

Descentrado total

El descentrado total especifica el descentramiento de toda la superficie de una pieza, cuando se rota.
Para cumplir con el requisito de descentrado total, el descentrado del valor medido de toda la superficie del cilindro, debe estar dentro del rango especificado.

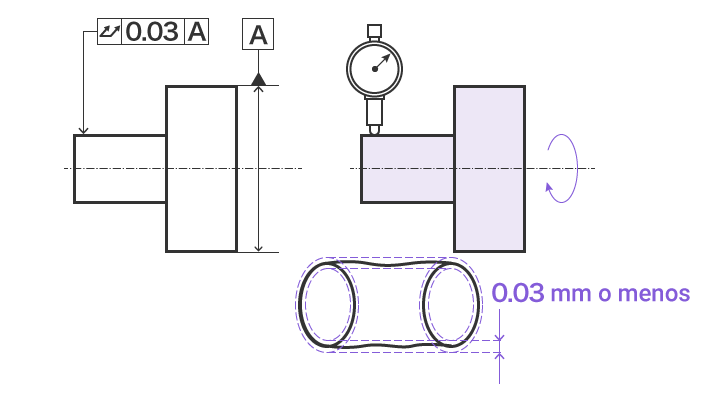

Indicación de muestra
Descentrado total
Explicación de los dibujos
El descentrado total de la superficie cilíndrica en la dirección radial, indicada por la flecha indicadora, no debe superar los 0.03 mm en ningún punto de la superficie cilíndrica, cuando la parte del cilindro se gira sobre la línea del eje de referencia.
