Placa de superficie

Placa de superficie

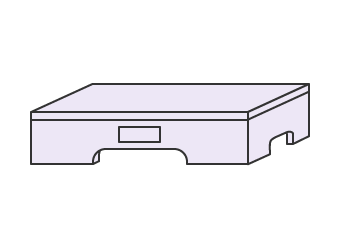

Una herramienta de medición que proporciona un plano ideal como referencia para la medición. En la medición GD&T, se usa como un plano que soporta el plano de referencia. Las placas de superficie generalmente están hechas de piedra (granito, etc.) o hierro fundido.
El tipo más común de placa de superficie es la placa de superficie tipo caja. El tipo de placa de superficie con la mayor precisión es la placa de superficie de precisión, que todavía se utiliza como instrumento de referencia básico para la medición y la inspección.

Indicador de cuadrante

Indicador de cuadrante

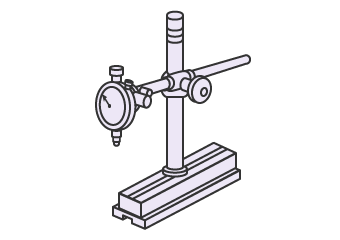

Una herramienta de medición que mide y compara paralelismo y altura. Un indicador de cuadrante puede indicar cambios en la deformación o excentricidad del objeto en detalle. Los indicadores de cuadrante vienen en dos tipos: el tipo de huso, que tiene una carrera de varios milímetros, y el tipo de palanca, que utiliza el cuadrante para aumentar el ángulo de rotación del voladizo. Los tipos de indicadores digitales, que muestran medidas digitalmente, también se usan hoy en día. Cuando se usa un indicador de cuadrante para la medición, la dimensión de referencia se crea mediante un bloque de calibres.

Bloque en V

Bloque en V

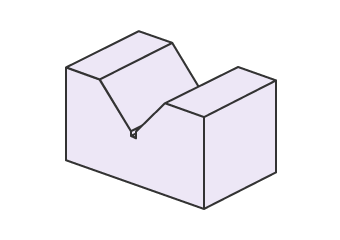

Los bloques en V se utilizan como soporte para objetos de medición circulares o esféricos. Están hechos de acero o hierro fundido. Los tipos incluyen bloques en V comunes, bloques en caja con una ranura en V y bloques en V de tipo A. Estos se usan selectivamente de acuerdo con la característica del objeto y/o el propósito de la medición.

Medidor de altura

Medidor de altura

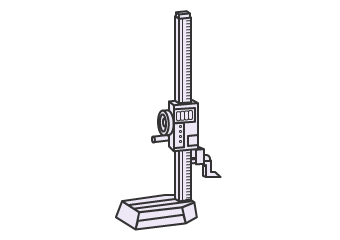

Se utiliza un medidor de altura en el mecanizado de piezas para medir troqueles, herramientas y plantillas. Las mediciones se pueden leer con precisión, en la escala (o medidor digital), la base de la escala y el calibre de superficie integrado. Usando un soporte para indicador de cuadrante, se puede conectar un indicador de cuadrante de tipo palanca para medir paralelismo, planitud y rectitud. Las mediciones necesitan una placa de superficie para ser utilizada como referencia.

Calibrador de límite / calibrador de función (indicador de ubicación)

Un calibrador de límite inspecciona el tamaño dimensional (dimensiones terminadas) de piezas de maquinado producidas en masa. Un calibrador de función inspecciona la condición de material máximo.
Se puede utilizar una máquina de medición por coordenadas para la inspección de piezas con la condición de material máximo indicada. Sin embargo, lleva tiempo realizar inspecciones del 100% y de otros casos en los que es necesario inspeccionar una gran cantidad de objetos.
El uso de tres tipos de calibradores, a saber, el de límite PASA, el de límite NO-PASA y el de función, pueden ayudar a simplificar las inspecciones de aprobación/falla de dimensiones y tolerancia geométrica. Las operaciones de inspección son fáciles, y también son posibles inspecciones rápidas en línea.
