Tolerancia de forma y tolerancia de ubicación (Tolerancia de perfil de línea / Tolerancia de perfil de plano)

Las tolerancias de perfil de líneas y planos también se utilizan para especificar la tolerancia de ubicación. Las especificaciones se indican en el marco de control de características, de la misma manera que para la tolerancia de forma y la tolerancia de ubicación.

Tolerancia de perfil de línea

Tolerancia de perfil de línea

El perfil del requisito de línea indica si la curvatura de una pieza diseñada se hace según su diseño. El valor indica cualquier distorsión en la línea de perfil (elemento de línea que aparece en la sección transversal de una superficie). La línea de corte transversal que atraviesa la curvatura especificada, debe estar dentro de la zona de tolerancia.

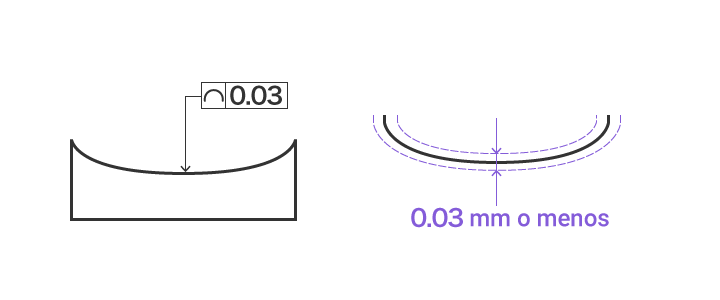

Indicación de muestra
Tolerancia de perfil de línea
Explicación de los dibujos
El perfil del objeto en cualquier sección transversal paralela al plano de proyección, debe estar entre las dos envolventes creadas por un círculo con un diámetro de 0.03 mm, y un centro en la línea que tiene un perfil teóricamente exacto.

Tolerancia de perfil de plano

Tolerancia de perfil de plano

El perfil del requisito de plano indica si la curvatura (superficie) de una pieza diseñada se hace según su diseño.
A diferencia de la tolerancia de perfil de una línea, la tolerancia de perfil de plano involucra toda la curvatura especificada.

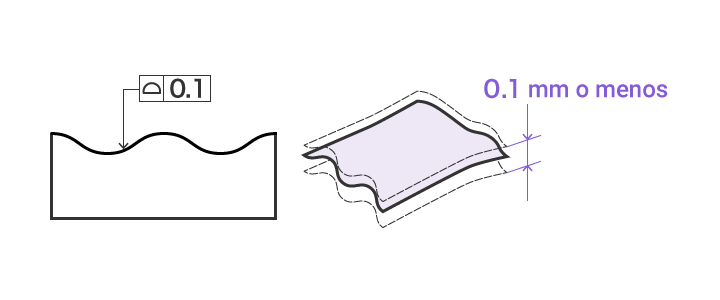

Indicación de muestra
Tolerancia de perfil de plano
Explicación de los dibujos
El plano del objeto debe estar entre dos planos envolventes, creados por una esfera con un diámetro de 0.1 mm y un centro en el plano, que tenga un perfil teóricamente exacto.
