Condición máxima del material (MMC)

La condición de material máximo se utiliza al diseñar dos partes de acoplamiento.
Tomando un eje diseñado para encajar en un orificio como ejemplo, esta especificación asegura que el eje realmente encaje en el orificio bajo la condición máxima del material (MMC), al tiempo que evita que se aplique una tolerancia dimensional excesivamente estricta para evitar casos donde el eje no encaje en el orificio.

¿Qué es ?

Para aplicar el requisito de material máximo a una dimensión, escriba después de la tolerancia dimensional en el marco de control de características. “M” significa “condición máxima del material” (MMC). Este símbolo indica la aplicación del requisito de material máximo.

¿Qué es M?
El eje con un diámetro de 20 mm (0–0.2) debe estar entre dos planos separados entre sí por 0.3 mm y paralelo a la referencia A.

Manejo de tolerancias dimensionales

La tolerancia dimensional se sigue siempre cuando se utiliza la condición de material máximo. Sin embargo, si una tolerancia dimensional se desvía de la dimensión de material máximo, la diferencia se puede agregar a una tolerancia geométrica, para crear una dimensión virtual.

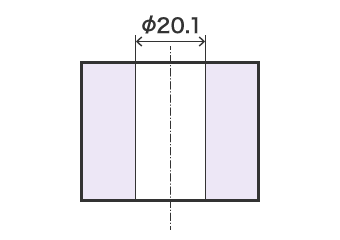

  1. Condición de material máximo

    Condición de material máximo

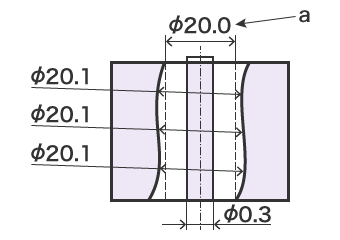

  2. Condición virtual

    Condición virtual
    a
    Tamaño virtual

Expresión de la condición de material máximo utilizando un diagrama de tolerancia dinámica

El diagrama de tolerancia dinámica es una herramienta que expresa visualmente los cambios en la zona de tolerancia de tolerancia dimensional y tolerancia geométrica. Al marcar la tolerancia geométrica en el eje vertical y la tolerancia dimensional en el eje horizontal, las variaciones tanto en la tolerancia dimensional como en la tolerancia geométrica se pueden presentar al mismo tiempo. La aplicación de la condición de material máximo también aclara la tolerancia adicional que ocurre cuando aumenta la tolerancia geométrica.

Indicación de dibujo
Eje y carcasa
a
Eje
b
Carcasa
Diagrama de tolerancia dinámica
Diagrama de tolerancia dinámica
a
Rectitud
b
Tolerancia dimensional de eje
c
Tolerancia dimensional de barreno
