GD&T de piezas no rígidas

Piezas como las de goma o resina, en las cuales se asume que se produce una deformación, más allá de lo especificado en el dibujo, debido a una liberación de tensión interna generada durante el proceso de fabricación, se denominan piezas no rígidas.
Para las piezas no rígidas, se indica la tolerancia geométrica en estado libre (un estado donde sólo se aplica la fuerza de gravedad). También se debe indicar que la pieza no es rígida y las condiciones bajo las cuales se garantiza una tolerancia geométrica en estado libre (como la dirección de la gravedad).

Anotaciones para piezas no rígidas

En general, a las piezas rígidas se les aplica tolerancia geométrica. Para las piezas que se deforman más allá de la tolerancia dimensional o la geométrica en estado libre, se escribe después de la tolerancia geométrica en el marco de control de características, para indicar que la pieza es un objeto no rígido.
“F” significa “estado libre” y significa aplicar la tolerancia en estado libre.

Anotaciones para piezas no rígidas

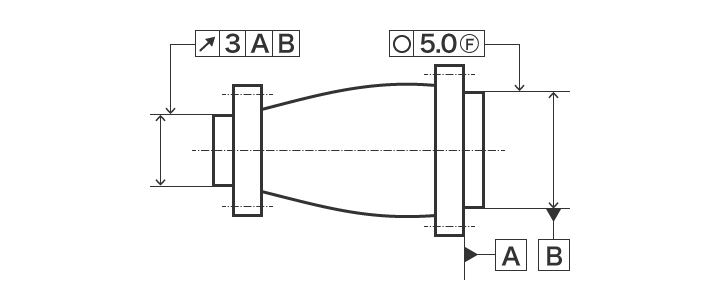

Ejemplo de especificación de pieza no rígida

La siguiente indicación de muestra especifica que “en cualquier orientación, la referencia B debe tener una redondez dentro de 5.0 mm, y el descentrado circular en el lado izquierdo se aplica en condiciones restringidas”.

Ejemplo de especificación de pieza no rígida
