Normas industriales internacionales y GD&T

Junto con la globalización de las actividades corporativas, avanza la estandarización internacional en el área del dibujo técnico, y las normas nacionales se revisan periódicamente para adecuarlas a los estándares internacionales.

Comienzo de la estandarización

Las disposiciones para la estandarización de los dibujos comenzaron en 1938 con el Principio de Taylor, que tenía como objeto controlar la tolerancia de la forma (desviación de la forma) con la tolerancia dimensional para el ajuste de tornillos.

Subsiguientemente, la indicación del control de las tolerancias de forma y de ubicación se discutió en los EE. UU., Canadá y el Reino Unido, a lo que siguieron otras discusiones sobre el enfoque de tolerancia geométrica, como reemplazo de las descripciones convencionales.

Estandarización ISO

Desde 1950, la investigación ha progresado en el uso de símbolos de tolerancia geométrica en los dibujos, definiciones de referencias y requisitos de material máximo. En 1985, la ISO adoptó el principio de independencia.
La ISO lo define de la siguiente manera:

ISO 8015 “Principio de independencia”

Cada tolerancia dimensional o geométrica especificada en un dibujo debe cumplirse independientemente, a menos que se especifique una relación particular.

  • Las tolerancias dimensionales no controlan las desviaciones de forma.
  • Las desviaciones de forma están controladas por tolerancias geométricas.
  • Una tolerancia lineal controla sólo los tamaños locales reales (mediciones de dos puntos) de una característica.

Normalización de EE.UU.

La organización estándar estadounidense ha cambiado de ASA y ANSI a ASME, pero todas han adoptado el principio de envolvente. El principio de envolvente es el concepto de que la dimensión con la tolerancia indicada, también controla las características geométricas, si el objetivo es una característica dimensional. Esto significa que, según las disposiciones de ASME, a diferencia de la ISO, que establece que las tolerancias dimensionales y geométricas se definen por separado para una característica dimensional, una indicación de tolerancia dimensional también se duplica como una indicación de tolerancia geométrica.

ASME Y14.5-2009 “Principio de envolvente”
La dimensión con la tolerancia indicada también controla las características geométricas para una característica dimensional.

ASME también adoptó el símbolo de independencia en 2009. Cuando no se aplica el principio de envolvente, el principio de independencia se aplica utilizando un símbolo original; la ASME se está volviendo más consistente con la ISO en términos de indicación.

Comparación de ISO y ASME

Tanto la ISO como la ASME están activas en su búsqueda de la estandarización, con el objeto de una globalización de los dibujos. Sin embargo, todavía hay algunas diferencias en símbolos y notaciones. Se debe tener cuidado al leer y crear dibujos.

Diferencias en los símbolos

Algunos símbolos son diferentes entre los estándares ISO y ASME. Como algunos están actualmente bajo revisión para su unificación, al usar estas normas debe verificarse la información más reciente.

Tolerancia de perfil dispuesto desigualmente
ASME:ISO: UZ
Límite de material máximo
ASME: ISO: Ninguno
Límite de material mínimo
ASME: ISO: Ninguno
Plano de contacto
ASME: ISO: Ninguno
Movimiento paralelo
ASME: ISO: Ninguno
Avellanado de agujero
ASME: ISO: Ninguno
Tolerancia estadística
ASME: ISO: Ninguno
Característica continua
ASME: ISO: Ninguno
Objeto de referencia móvil
ASME: ISO: Propuesta

Diferencias de interpretación

Los detalles de control pueden ser diferentes incluso cuando las indicaciones son las mismas. A continuación se muestra un ejemplo, pero hay otras diferencias en las indicaciones y conceptos. Para obtener más información, consulte la literatura técnica.

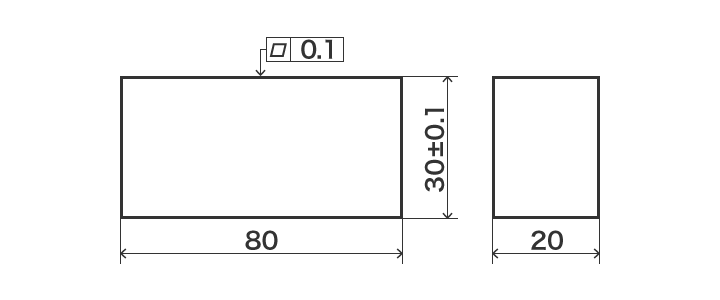

Dibujos de muestra
Dibujos de muestra
ISO

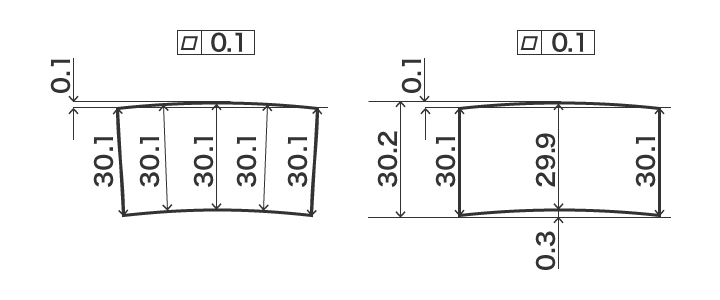

La tolerancia dimensional y la tolerancia geométrica son independientes entre sí. Por lo tanto, la tolerancia geométrica (planitud) está dentro del valor indicado (0.1) sin verse afectada por la tolerancia dimensional.
ISO
ASME

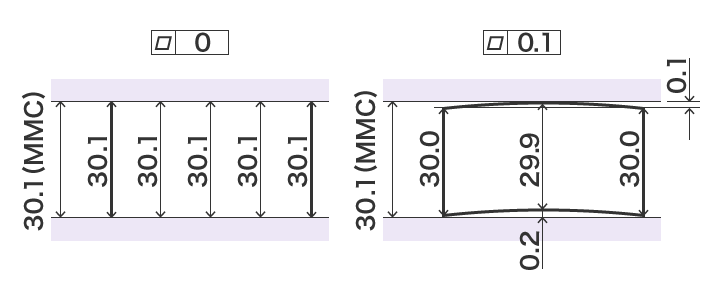

Este dibujo muestra una característica dimensional que es dos planos paralelos y, por lo tanto, se aplica el principio de envolvente.El valor de tolerancia geométrica (planitud) cambia según la condición del material. El límite de la condición de material máximo (30.1) suplanta la tolerancia dimensional.
ASME
