Tolerancia de ubicación (desviación de ubicación)

La tolerancia de ubicación determina la ubicación (posición real) de la característica, en relación con una referencia. Siempre es necesaria una referencia para indicar la tolerancia de ubicación; en esencia, es una tolerancia geométrica para las características relacionadas con las referencias.

Posición

Posición

El requisito de posición especifica la precisión de la posición, en relación con la referencia (plano o línea de referencia).

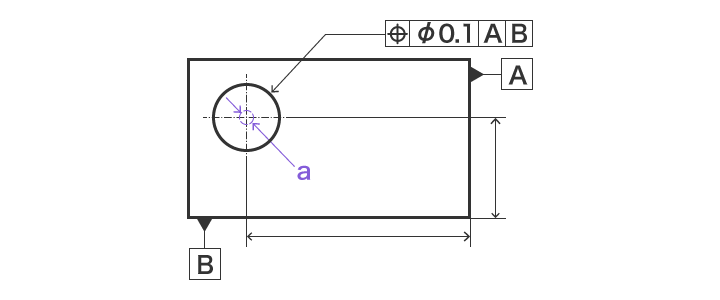

Indicación de muestra
Posición
a
Dentro de 0.1 mm de diámetro.
Explicación de los dibujos
El centro del círculo indicado por la flecha indicadora debe estar dentro de un círculo con un diámetro de 0.1 mm.

Coaxialidad

Coaxialidad

El requisito de coaxialidad especifica la coaxialidad de los ejes de dos cilindros (sin desviación del eje central).

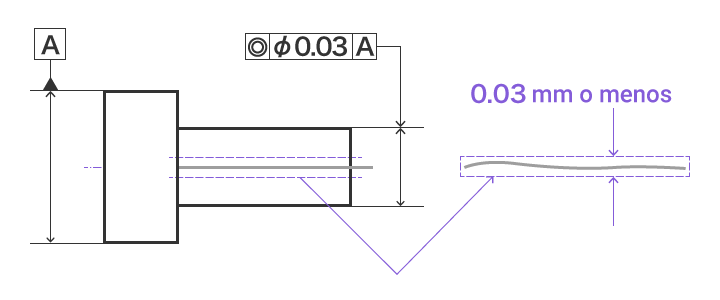

Indicación de muestra
Coaxialidad
Explicación de los dibujos
El eje del cilindro indicado por la flecha de indicación debe estar dentro de un cilindro con la línea de eje de referencia A como eje y un diámetro de 0.03 mm.

Concentricidad

Concentricidad

El requisito de concentricidad especifica la precisión de la concentricidad de los ejes de dos cilindros (sin desviación del centro). A diferencia de la coaxialidad, el dato es el punto central (plano).

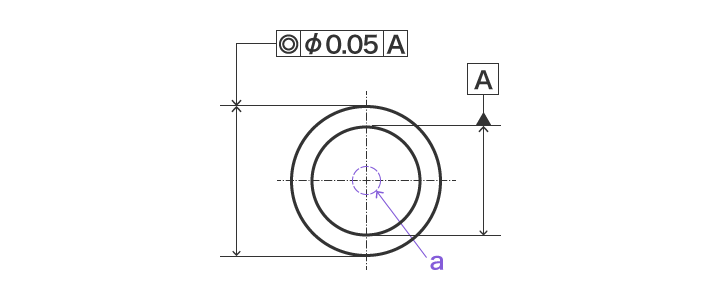

Indicación de muestra
Concentricidad
a
Dentro de un círculo con 0.05 mm de diámetro.
Explicación de los dibujos
El eje del cilindro indicado por la flecha de indicación debe estar dentro de un cilindro con la línea de eje de referencia A como eje y un diámetro de 0.05 mm.

Simetría

Simetría

El requisito de simetría especifica la precisión de cuán simétrico es un objeto, con respecto a la referencia (plano de referencia).

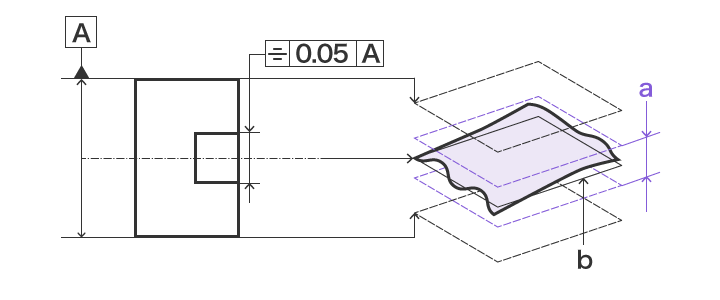

Indicación de muestra
Simetría
a
Dentro de 0.05 mm del plano central teórico
b
Plano central teórico
Explicación de los dibujos
El plano central indicado por la flecha indicadora debe estar entre dos planos paralelos simétricos al plano central de referencia A y separados entre sí por 0.05 mm.
