Objetos de referencia

Un objeto de referencia es un punto, línea o zona limitada en un objeto, con el cual las máquinas e instrumentos para el procesamiento, medición e inspección entran en contacto, a fin de establecer una referencia.

La necesidad de objetos de referencia

Si un plano definido como una referencia está deformado o de otra forma tiene una forma inapropiada, el uso de toda la superficie como una característica de referencia para la indicación, puede causar un error significativo durante el procesamiento o la inspección.
La medición bajo tales condiciones puede resultar en una repetibilidad y reproducibilidad deterioradas.
El uso de un fondo cóncavo como plano de referencia también puede causar problemas, al colocarlo directamente sobre la placa de superficie.

En tales casos, puede indicar un objeto de referencia para definir la parte mínima requerida como referencia.

Especificar un objeto de referencia

Un objeto de referencia se describe utilizando un marco circular, con una línea horizontal dibujada a través del centro (marco de referencia). En la mitad inferior del marco del objeto de referencia, se escribe la letra/símbolo que indica la mismo referencia que el de la característica completa, junto con el número del objeto de referencia.

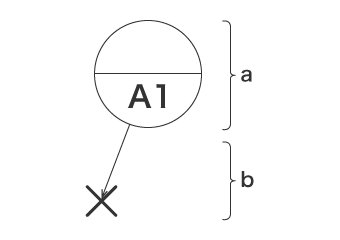

Especificar un objeto de referencia
a
Marco
b
Símbolo

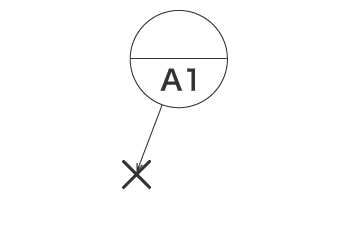

Anotación de punto
Anotación de punto

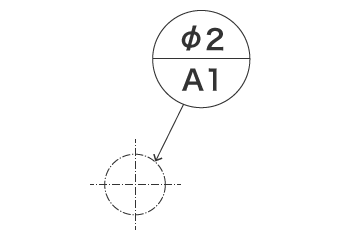

Anotación de zona circular
Anotación de zona circular

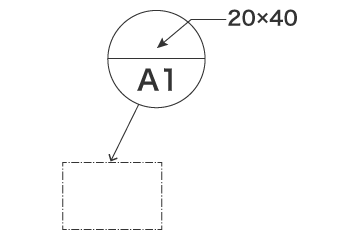

Anotación de zona rectangular
Anotación de zona rectangular
