Referencias comunes y sistemas de referencias

Una referencia común significa un par de referencias individuales especificadas para funcionar como una sola referencia. Por otro lado, un sistema de referencias es un grupo de referencias que se crea combinando múltiples referencias.

Referencias comunes

Una referencia común es una sola referencia que consta de dos elementos de referencia. Se aplican elementos de referencia separados a un elemento de referencia práctico común.

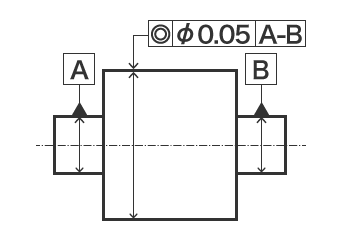

Símbolo de indicación

Símbolo de indicación

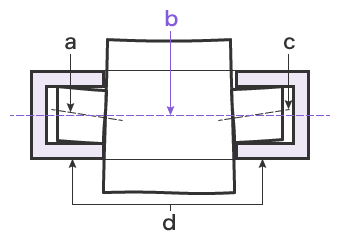

Ajuste de referencia

Ajuste de referencia
a
Eje de referencia A
b
Referencia común A-B
c
Eje de referencia B
d
Elemento de referencia práctico (es decir, superficie de contacto)

Por ejemplo, una indicación que emplea una línea de eje común creada fijando los dos cilindros circunscritos más pequeños, —que son coaxiales—, se describe conectando las dos letras de las referencias dentro de un marco. Esto forma una línea recta desde los ejes de las referencias A y B.

Sistemas de referencias

Un sistema de referencias es un grupo de referencias, creadas mediante la combinación de más de una referencia individual, a fin de usarse como una referencia para los elementos tolerados.

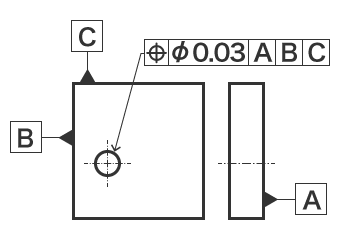

Símbolo de indicación

Símbolo de indicación

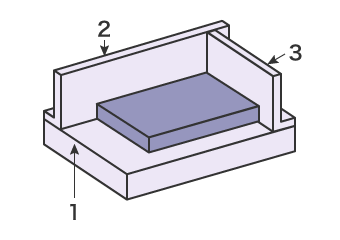

Ajuste de referencia

Ajuste de referencia
  1. Empuje la referencia A contra el elemento del objeto
  2. Empuje la referencia B contra el elemento del objeto
  3. Empuje la referencia C contra el elemento del objeto
    La parte (elemento del objeto) se captura completamente

Por ejemplo, se usan tres referencias para capturar completamente la orientación de una pieza. Un sistema de referencia que comprende tres planos de referencia, perpendiculares entre sí, se denomina sistema de referencia de tres planos. Esto permite utilizar la superficie óptima como referencia.
