Condición máxima del material (MMC) y Condición mínima del material (LMC)

La condición máxima del material (MMC) se utiliza para indicar la tolerancia de partes de acoplamiento, como un eje y su carcasa. La condición mínima del material (LMC) se usa para indicar la resistencia de orificios cerca de los bordes, así como el grosor de tuberías.

Indicación

Para aplicar el requisito de material máximo a una determinada dimensión, debe escribir después del valor de tolerancia geométrica o, en algunos casos, después del símbolo de referencia en el marco de control de características. Para la condición de material mínimo, se escribe .

Para la condición de material máximo

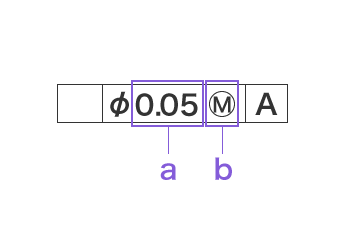

Para la condición de material máximo
a
Tolerancia permitida en la dimensión de material máximo
b
Símbolo que aplica la condición de material máximo

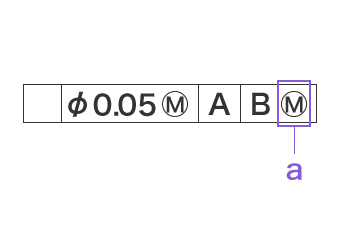

Para la condición de material máximo
a
Símbolo que aplica la condición de material máximo a una referencia

Ventajas de la condición de material máximo y la condición de material mínimo

El volumen se puede especificar de manera precisa con la desviación dimensional y la desviación de tolerancia geométrica, que atiende al establecimiento de tolerancia apropiado. Por ejemplo, el uso de la condición de material máximo/mínimo al medir tolerancias de ejes y orificios, puede indicar con precisión el volumen de las piezas, lo que ofrece los beneficios de reducir los costos de procesamiento y mejorar la calidad.
