Dibujos y símbolos de GD&T

Las tolerancias geométricas se especifican utilizando símbolos en el dibujo. Actualmente, se emplean 16 símbolos para las tolerancias geométricas, que se clasifican de acuerdo con la tolerancia que especifican.

Clasificación y símbolos de las características de tolerancia geométrica

La siguiente es una lista de símbolos utilizados para las tolerancias geométricas. “Característica única” en “Nivel de característica” significa características que son independientes de las referencias (es decir, que no requieren indicación de referencia). Una referencia es una característica teórica ideal, establecida para determinar la orientación, ubicación y/o descentrado. Una característica asociada es una característica relacionada con una referencia, y especifica la tolerancia de orientación, tolerancia de ubicación y/o tolerancia de descentrado.

Nivel de característica Tipo de tolerancia Característica geométrica Símbolo
Característica única Tolerancia de forma
(desviación de forma)
Rectitud Rectitud
Planitud Planitud
Redondez Redondez
Cilindricidad Cilindricidad
Tolerancia de perfil de línea Tolerancia de perfil de línea
Tolerancia de perfil de plano Tolerancia de perfil de plano
Característica asociada
(requiere característica de referencia)
Tolerancia de orientación Paralelismo Paralelismo
Perpendicularidad Perpendicularidad
Angularidad Angularidad
Tolerancia de ubicación
(desviación de ubicación)
Posición Posición
Coaxialidad Coaxialidad, Concentricidad
Concentricidad
Simetría Simetría
Tolerancia de perfil de línea Tolerancia de perfil de línea
Tolerancia de perfil de plano Tolerancia de perfil de plano
Tolerancia de descentrado
(desviación de descentrado)
Descentrado circular Descentrado circular
Descentrado total Descentrado total
Característica única
Tolerancia de forma (desviación de forma)
Rectitud Rectitud
Planitud Planitud
Redondez Rectitud
Cilindricidad Rectitud
Tolerancia de perfil de línea Tolerancia de perfil de línea
Tolerancia de perfil de plano Tolerancia de perfil de plano
Característica asociada (requiere característica de referencia)
Tolerancia de orientación
Paralelismo Paralelismo
Perpendicularidad Perpendicularidad
Angularidad Angularidad
Tolerancia de ubicación (desviación de ubicación)
Posición Posición
Coaxialidad Coaxialidad, Concentricidad
Concentricidad
Simetría Simetría
Tolerancia de perfil de línea Tolerancia de perfil de línea
Tolerancia de perfil de plano Tolerancia de perfil de plano
Tolerancia de descentrado (desviación de descentrado)
Descentrado circular Descentrado circular
Descentrado total Descentrado total

Lista de símbolos de tolerancia geométrica (Norma relevante: ISO 5459)

Teoría de posición real (valor de tamaño en marco rectangular)

La teoría de la posición real es el concepto de indicar características geométricas (posición, perfil y angularidad), utilizando dimensiones teóricamente exactas (TED). Las dimensiones teóricamente exactas se escriben en marcos rectangulares, mientras que las tolerancias relativas a esa posición, se escriben en marcos de control de características.

Especificación de posición

Como se muestra en el dibujo a continuación, las posiciones precisas no se pueden indicar utilizando una indicación basada en la tolerancia dimensional, ya que tanto las dimensiones de referencia como las tolerancias se convierten en la suma total de la tolerancia dimensional (tolerancia acumulada). Por otro lado, la indicación basada en TED no tiene tolerancias, lo que significa que no se produce tolerancia acumulada.

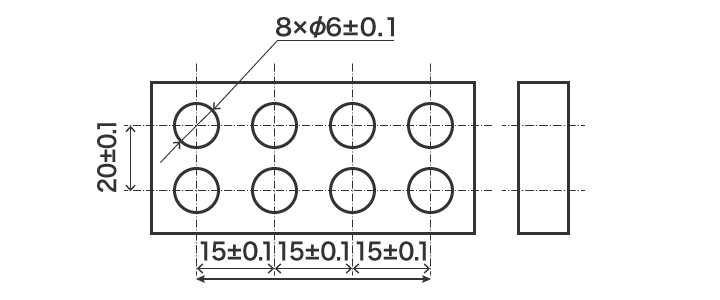

Indicación basada en la tolerancia dimensional
Indicación basada en la tolerancia dimensional
La distancia máxima entre los agujeros más a la derecha e izquierda es de 45.3

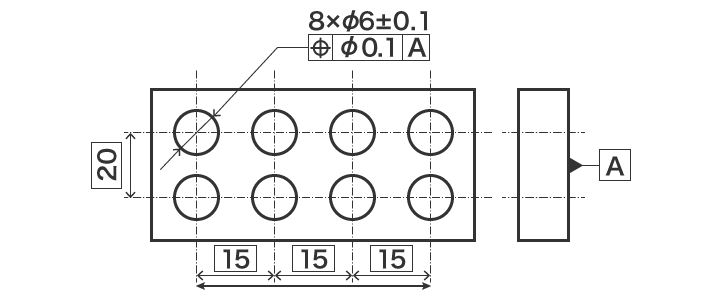

Indicación basada en TED
Indicación basada en TED
La distancia máxima entre los agujeros más a la derecha e izquierda es de 45.1

Especificación de zona de tolerancia

En la teoría de la posición real, para especificar la zona de tolerancia, se utiliza TED para indicar con precisión la especificación en el centro del valor de tolerancia.
Si la característica es un punto, la zona de tolerancia es un círculo (a) o esfera, centrado alrededor de ese punto. Si la característica es una línea recta, entonces la zona de tolerancia está entre dos planos paralelos (b), cada uno de los cuales está separado con precisión de esa línea, por la mitad del valor de tolerancia. Alternativamente, la zona de tolerancia puede ser una zona de tolerancia cilíndrica (c) con la línea recta como eje central.

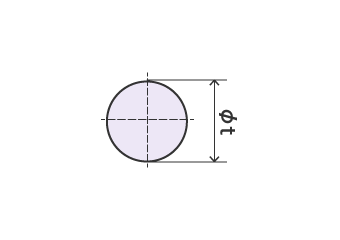

Especificación de zona de tolerancia
(a)

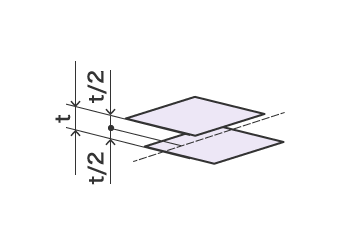

Especificación de zona de tolerancia
(b)

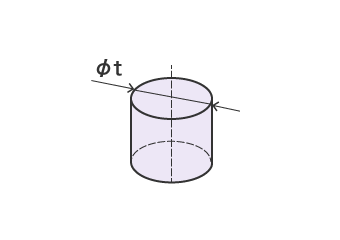

Especificación de zona de tolerancia
(c)
